機電安裝工程的前沿技術，降本提質增效！

無錫地鐵4號線體育中心站機電安裝項目，將BIM技術貫穿于機電設備設施和管線生產和施工全過程，對車站冷水機房、消防泵房管線、附件及設備模塊化構件單元，實現設備、管線及附件工廠化生產、模塊化裝配，實現了BIM設計優化、部品部件標準化生產、工廠預制模塊化，減少安裝節點約50%、提高工程質量。

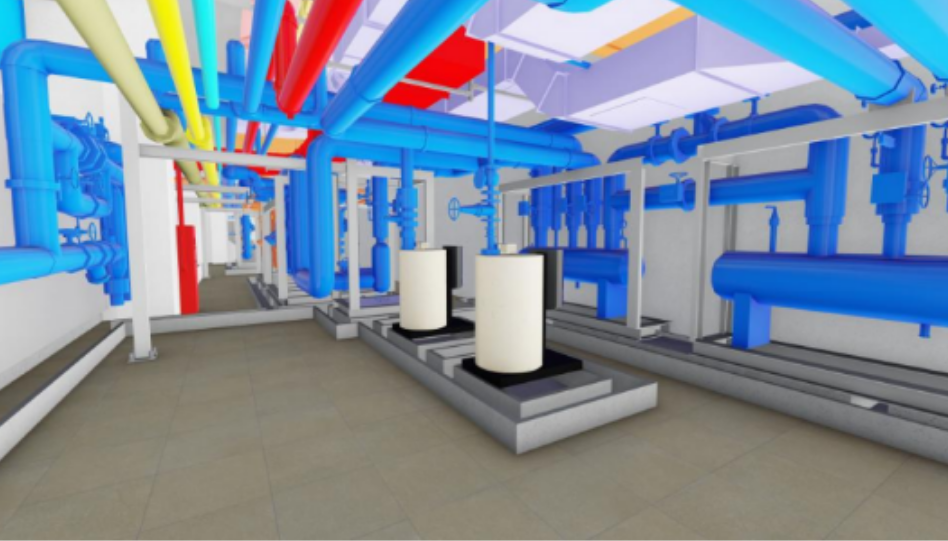

項目采用基于BIM三維模型的可視化設計，如圖，BIM模型信息的傳承應用，為生產線提供有效的預制生產數據和工藝信息，方便各參與方共同解決存在的問題，并通過信息轉換減少錯漏，縮短生產建設周期，減少返工和材料浪費。

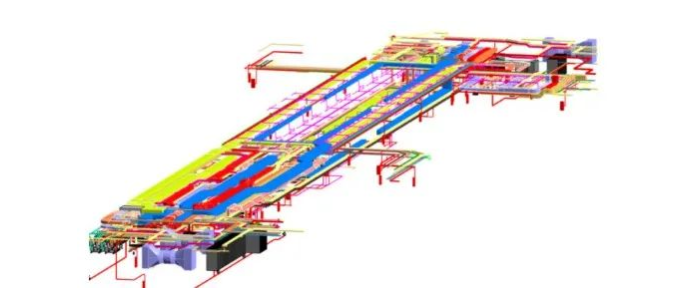

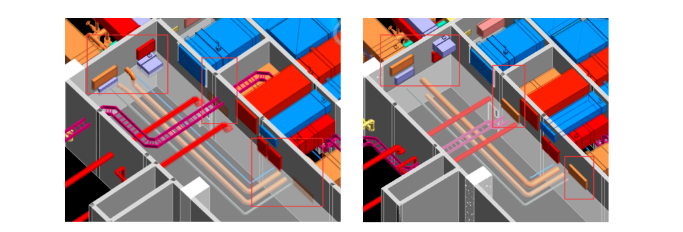

運用BIM技術，對錯綜復雜的管線進行碰撞檢查，如圖所示，對有影響的地方進行合理調整，避免工程返工，造成預制生產材料的浪費。

基于BIM的機電設備設施和管線生產線應用為體育中心站裝配式模塊施工提供了高效率預制生產環境，預制生產前需要運用BIM技術實施模塊化劃分、設計優化、受力分析。

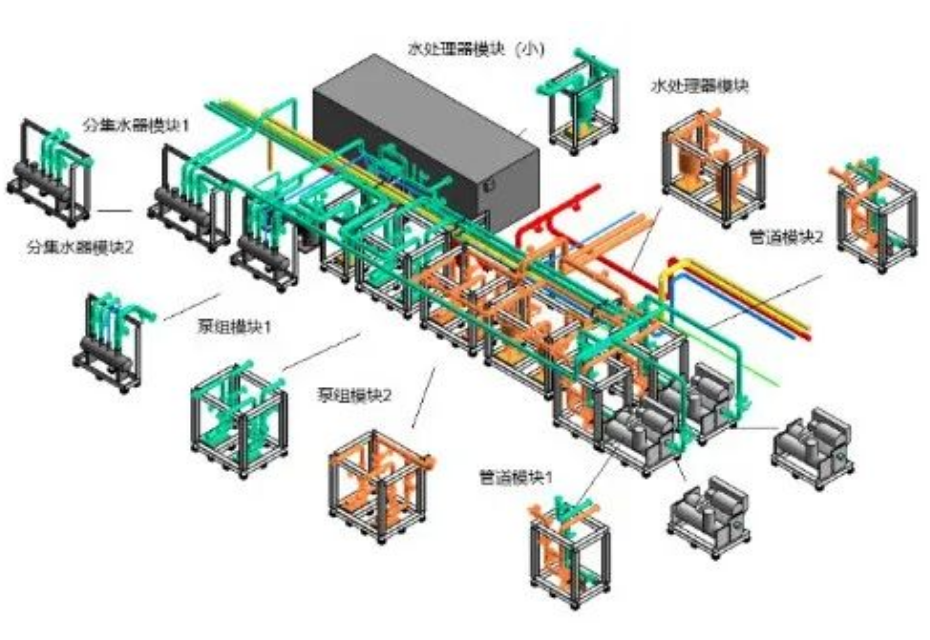

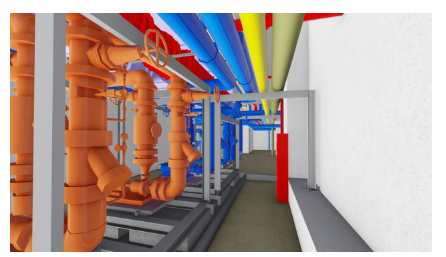

（1）模塊化劃分。地鐵冷水機房模塊化拆分將整體拆分為泵組模塊、全程水處理器模塊、冷水機組管道模塊、分集水器模塊等8個模塊，BIM模型及模塊化拆分如圖所示。

（2）設計優化。基于BIM技術，從三維空間角度對機房進行排布，使其在滿足設計要求和系統運行的基礎上保證設備的最大維修空間，門型支架與模塊三維示意圖如圖所示。

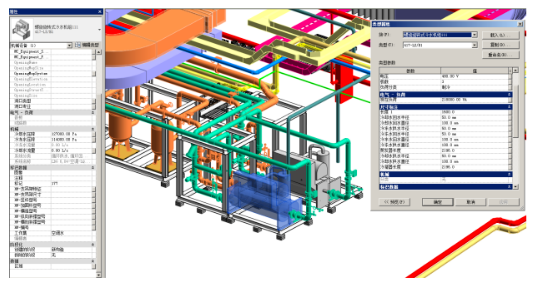

（3）受力分析。根據模塊和模塊之間對接的節點形式,要求偏差等問題，優化模塊組成，通過BIM軟件生成模塊；運用空間分析程序和計算機模擬仿真技術對機房機電設備施工的工序進行模擬仿真，如圖所示。驗證模塊劃分的可行性，進一步優化模塊，為生產線提供精確的預制材料數據。

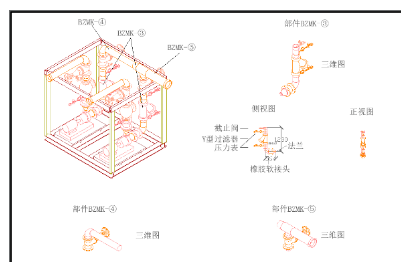

（4）優化出圖。模塊化生產出圖如圖所示。結合重要模塊的功能、用途、重要性，把相關信息充分的融入到模型中，并基于BIM模型實現生產線的快速生產及有效管理。

基于BIM模型的工廠化預制

相近區域、相同功能的機電設備、管線組合成不同的模塊，運用基于BIM的機電設備設施和管線生產線，完成預制加工，首先實施預制編碼、預制生產，最后進行模塊化組裝調試。

（1）預制編碼。運用BIM技術對無錫地鐵體育中心站站廳層B端冷水機房進行模塊化劃分后，對預制段進行編碼，便于部品部件在生產中的信息識別和后期裝配中的有效管理。預制加工編碼圖如圖所示。

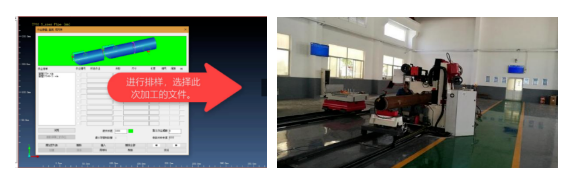

（2）基于BIM模型的預制加工。運用機電設備設施和管線生產線，按照預制生產加工圖紙及生產工藝流程進行模塊化預制生產，如圖所示，以完善的質量管理體系和必要的試驗檢測手段完成部品部件的高質量預制。

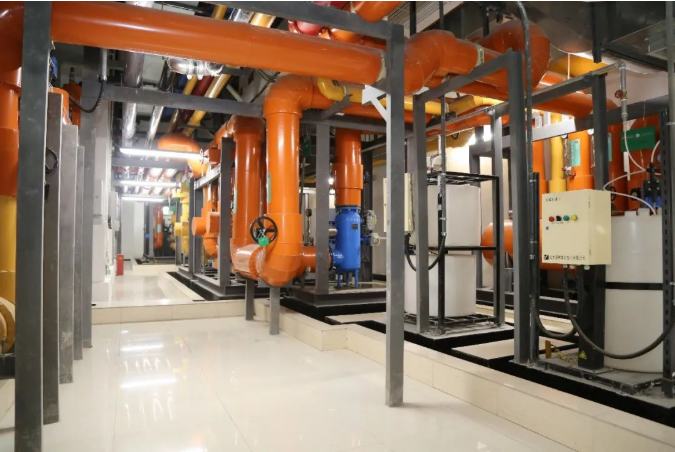

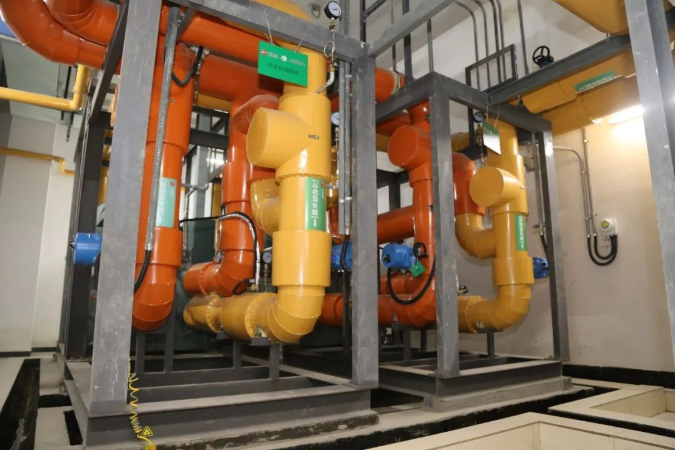

（3）模塊化安裝?，F(xiàn)場施工人員嚴格按照BIM模型呈現效果進行裝配化施工，使得建成后的機房整齊劃一、緊湊有序，有效提高各環節的施工時間，避免不必要的重復勞動。BIM模型圖及裝配效果如圖所示。

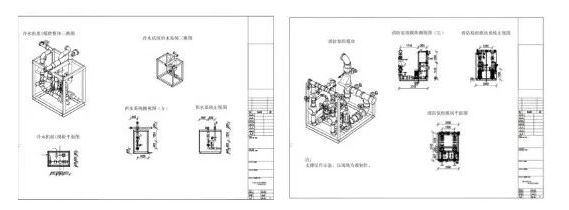

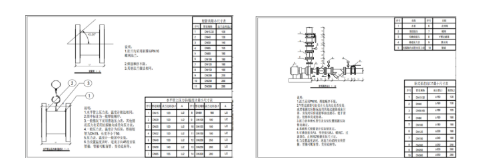

為了實現機電設備設施和管線生產線的流水線、標準化的生產，制定了針對機電安裝工程裝配化生產的標準圖集，提高生產效率。預制管段所用的標準圖集示例，如圖所示。

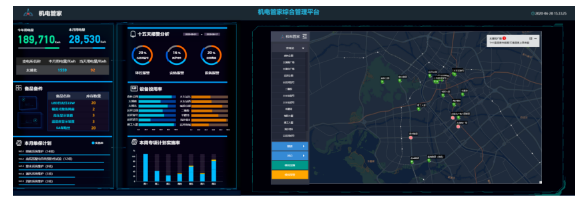

在基于BIM技術的機電設備設施和管線生產線建設中，實現信息資源的傳承和共享，建立機電設備全生命周期管理信息化系統，如圖所示，通過建筑信息模型（BIM）沉淀三維有效空間、設備設施信息、部品等各類屬性數據。

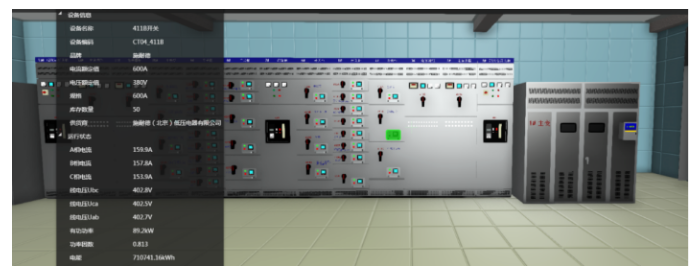

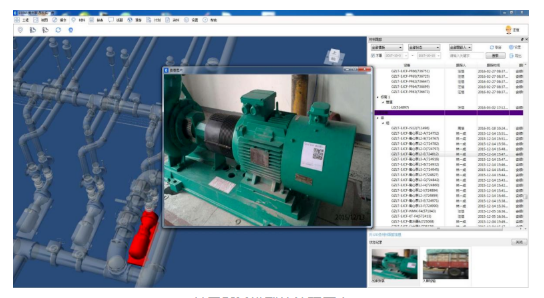

基于BIM的機電設備設施和管線生產線的使用為后期管線及設備運維提供了生產數據支撐。如圖所示，通過對機電BIM模型參數的應用和過程追蹤，直觀的了解設備實時監測情況，實現機電設備的能耗數據收集、能耗分析、節能預測、節能控制以及節能管理。

應用成效

（一）解決實際問題

機電安裝工程專業多、作業面大、設施密集、施工過程變更多、交叉作業多，基于BIM的機電設備設施和管線生產線研究，通過部品部件標準化、工廠預制模塊化、管理信息化、數據傳承智能化，減少大量現場安裝施工、返工，解決了工期緊和施工空間限制、后期運維難等實際問題。

BIM技術的應用促進部品部件在工廠提前智能化制作得以實現，提高標準化程度，符合裝配式安裝標準，降低工作量，減少現場污染，實現數據的智慧采集、智慧融合、智慧挖掘和智慧決策，促進機電管線和設備設施信息在全生命周期中的運用。

通過綠色安全建造和綠色智慧運營達到最大限度地節約資源并減少對環境負面影響，降低資源消耗和環境污染的目的，滿足機電安裝工程與城市建設的綠色協調發展。

（二）推動工程建設提質增效

基于BIM的機電設備設施和管線生產線研究，運用BIM技術進行預制前的設計分析，多維數據信息的存儲，提高預制加工中的精確度和操作人員的工作效率。在機電安裝工程中實施標準化，大幅提高生產效率和生產質量，生產周期也由于配件的標準化和工廠生產，比現有傳統施工節約工期約40%。通過前期BIM深化設計、優化管路排布、采用智能化設備代替人工作業，科學排版下料，降低材料損耗約20%。通過基于BIM模塊化設計及生產，提高集成度，空間緊湊美觀，易于后期檢修，綜合提供了機電工程建設效率和質量。
