抗震支架設計流程詳解！

抗震支架設計流程：

抗震支架產品以及配套錨栓產品的驗收、質量應滿足(不限于)如下標準和國家現行規范標準的要求：

GB50011-2010《建筑抗震設計規范》

GB50981-2014《建筑機電工程抗震設計規范》

GB50242-2002《建筑給排水及采暖工程施工質量驗收規范》

GB50234－2002《通風與空調工程質量驗收規范》

GB50261-2005《自動噴水滅火系統施工及驗收規范》

GB50303-2002《建筑電氣工程施工質量驗收規范》

18R417-2：《裝配式管道支吊架》（含抗震支吊架）

注：以上規范要求已有更新。

抗震支架規范：GB50011-2010：

1.0.2條 抗震設防烈度為6度及以上地區的建筑，必須進行抗震設計。

3.7.1條 非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計。

第13章 非結構構件抗震設計的計算與抗震措施。

GB50981-2014：

1.0.4條 抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

5.1.4條 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

7.4.6條 設在建筑物屋頂上的共用天線應采用防止因地震導致設備或部件損壞后墜落傷人的安全防護措施。

GB50981-2014規定了需進行抗震支吊架的設置范圍：

懸吊管道中重力大于1.8kN的空調機組、風機等設備；

DN25以上的燃氣管道；

DN65以上的生活給水、消防管道、柔性連接的質量為9kg~25kg的管道附件以及剛性連接的質量大于25kg以上管道附件；

矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統；

對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架電纜槽盒、母線槽；

所有規格的防排煙風道及事故通風風道及其設備。

管線的選取：

給水排水及消防、供暖、通風、空調、燃氣、熱力、電力、通訊；

按不同系統管道規格或重量進行選?。?/span>

可單管設置，也可設置多管共架綜合抗震支架；

在規范41頁的條文說明：

懸吊管道中重力大于1.8KN的設備；

DN65以上的生活給水、消防管道系統；（針對水管）

矩形截面面積大于等于0.38平米和圓形直徑大于等于0.7m的風管系統；

對于內徑大于等于60mm的電氣配管；

重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽；

內徑大于等于25mm燃氣管道；

支架布置及相關要求：

抗震支吊架的最大間距 表8.2.3

改建工程最大抗震加固間距為上表數值的一半；

注：這個表格是抗震支架平面布置圖的設計基本依據，也是規范中關于抗震支架設計的核心內容。

抗震支吊架的間距計算：

可解讀為：

抗震支架設置間距不一定是管線種類的最大間距；

間距與地震作用大小有關，當αEK大于1.0時，支架需加密；

與斜撐角度有關，當斜撐豎向夾角小于45度，支架需加密；

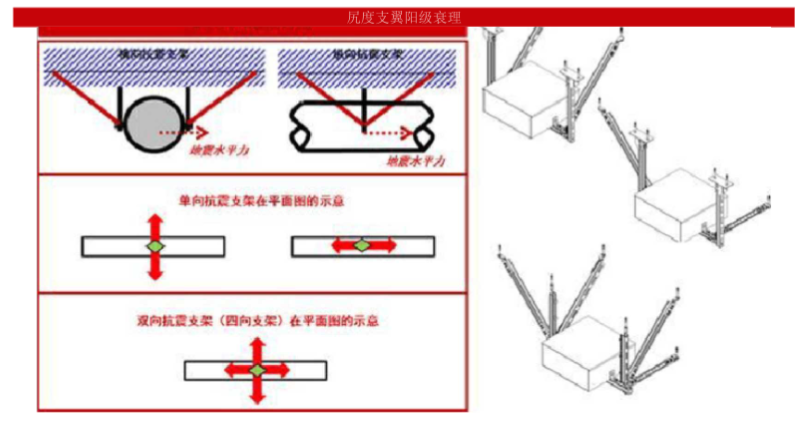

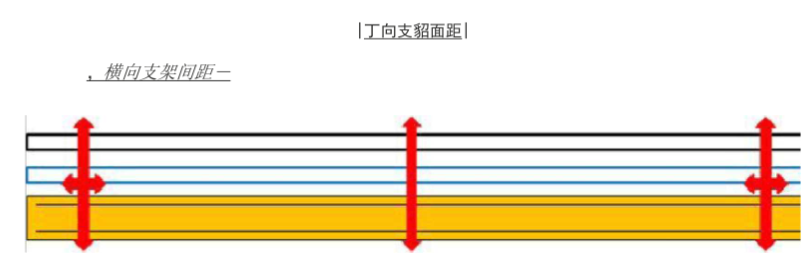

采用雙向支架和橫向支架交替布置的形式比較合理：

3.4.2 當計算兩個連接在一起、抗震措施要求不同的機電設備時，應按較高要求進行抗震設計。建筑機電設備連接損壞時，不應引起與之相連的有較高要求的附屬機電設備失效。

注：比較好理解，綜合抗震支架按較高標準的的管線進行計算設防。

抗震支吊架布置原則：

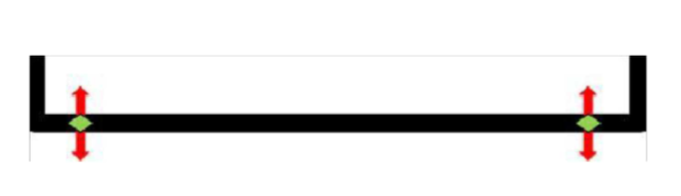

8.3.1 每段水平直管道應在兩端設置側向抗震支吊架。

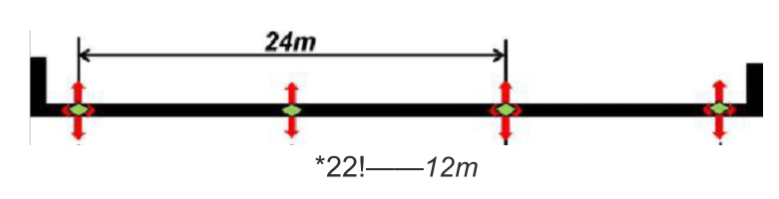

8.3.2 當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支吊架。

8.3.3每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過最大設計間距時，應按本規范第8.2.3條要求間距依次增設縱向抗震支吊架。

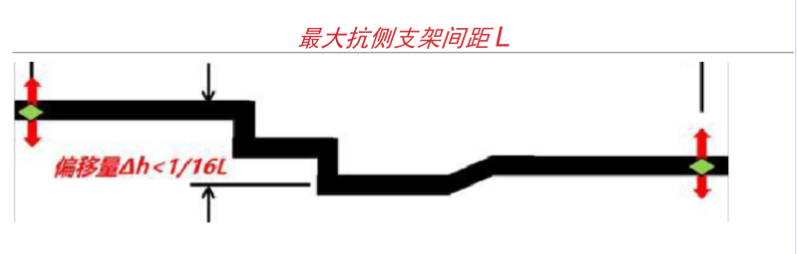

8.3.5剛性連接的水平管道，兩個相鄰的抗震支吊架間允許縱向偏移值。應符合下列規定：

1 水管及電線套管不得超過最大側向支吊架間距的1/16；

2 風管、電纜梯架、電纜托盤和電纜槽盒不得超過其寬度的兩倍。

舉例：最大偏移量計算12/16＝0.75米，這個條件很苛刻。
