四個步驟實現地庫品質優化近年來隨著我國現代化進程不斷加深，人們對于審美的要求逐步提高，對于建設項目的美觀需求與日俱增。一直以來，房地產行業針對人行交通流線的沿線都在做細致的優化，但對車流量較大的地庫卻缺乏與時俱進的優化措施。眾所周知，對地庫美觀程度影響最大的就是機電管線，而其設計卻往往缺乏有力指導和標準化支持，導致地庫內的管線布置存在管線高度低、管位參差不齊、遮擋入戶大堂、影響車位使用等諸多“矮挫丑”的問題。本文旨在通過優化設計和標準做法，達到對地庫管線設計的切實監管，實現提高地庫整體設計質量、減少返工量、整體觀感效果好，能夠起到提升樓盤地庫品質、提高客戶滿意度的目的，讓地庫管線重塑“高大上”的良好形象。

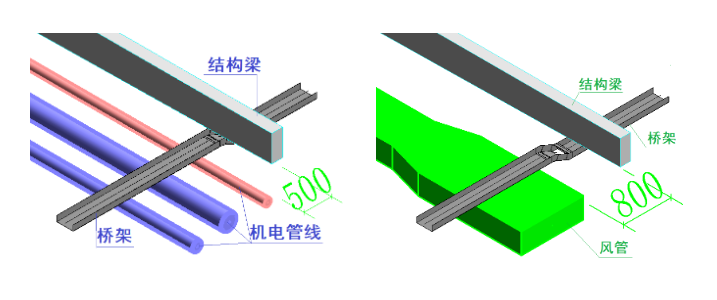

（2）所有主干管線原則上應敷設在停車位上方，從車尾位置通過。必須在車行道上方時，不應設在車道正中，應靠非大堂的一側設置；車行道上方的管線優先順序：（3）主干管線交叉應在梁格內解決；（4）管線的橫干管嚴禁穿越地下室大堂上空；（5）接入單體建筑管井的支線，應避開大堂布置；受條件限制必須穿過大堂上空時，應避開門口位置，從側邊貼墻穿梁進入大堂；（6）給排水、采暖管線與結構梁之間，應預留不小于500mm的凈距；風管與結構梁之間，應預留不小于800mm的凈距，以便于交叉時管線翻越。

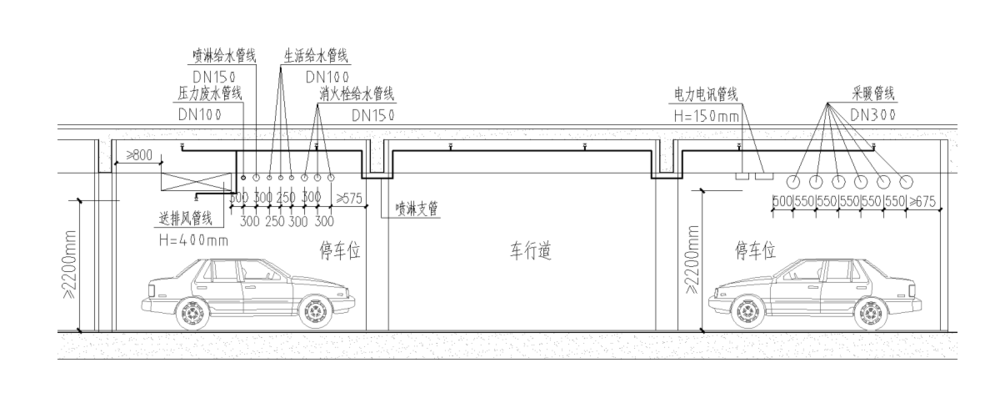

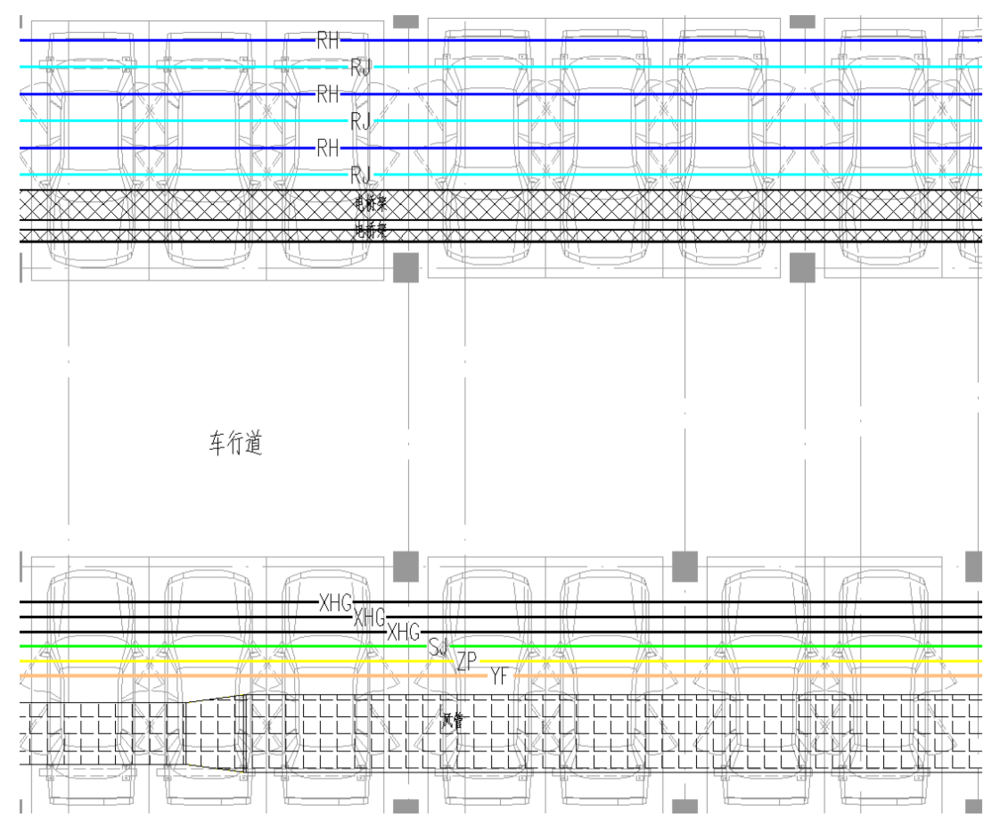

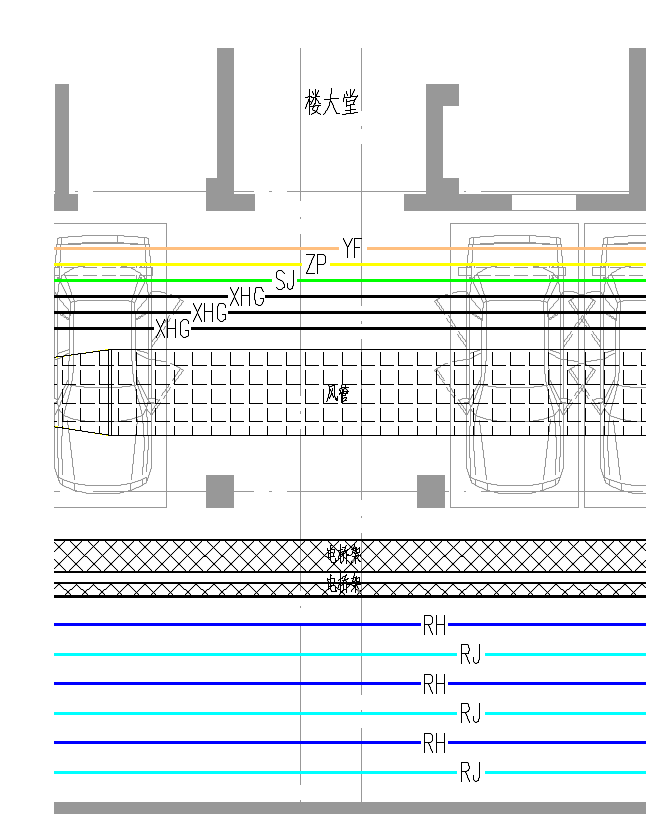

——不同情形下機電管線的標準管位優化布置（1）高層地下室有兩跨及以上停車位的情形：全部主干管應布置在停車位上方，風管不應布置在地下室大堂門口一側；

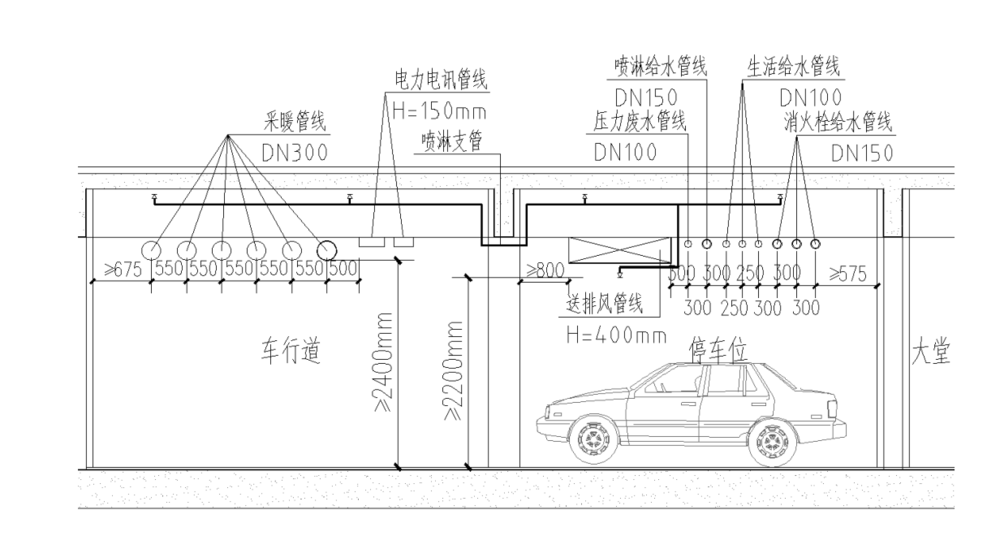

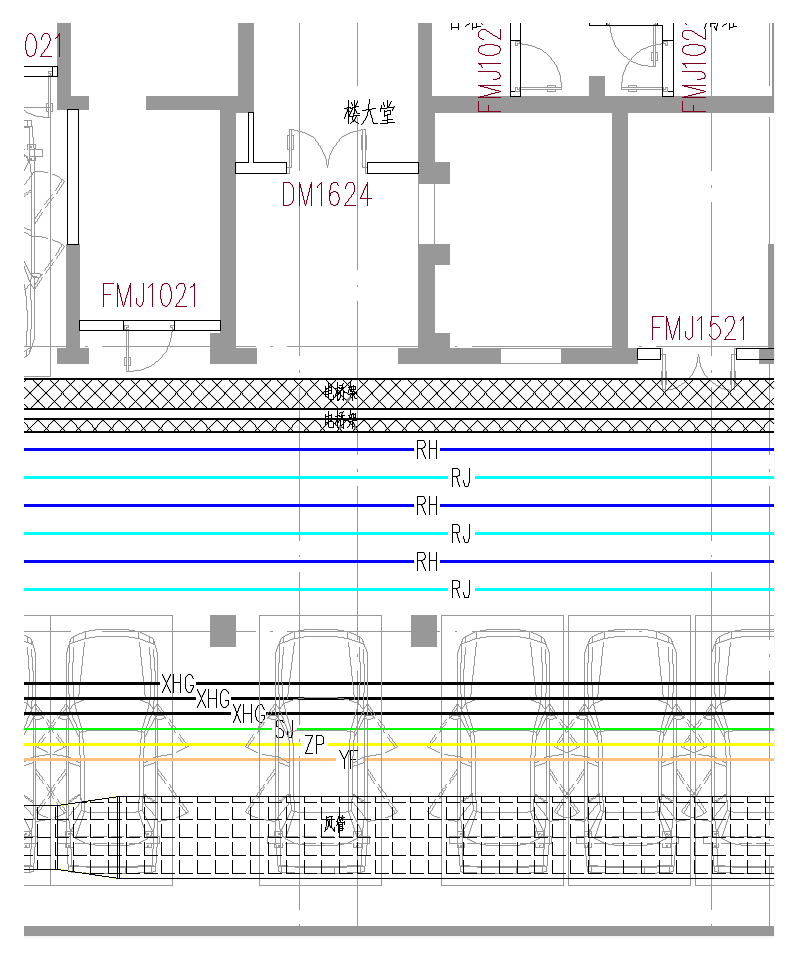

（2）高層地下室有一跨停車位的情形：主干管按平面位置總則的優先級，一部分管線布置在車行道上方；其中靠大堂一側為車行道時：風管和水管布置在停車位上方，暖管和電訊橋架布置在車行道上方；

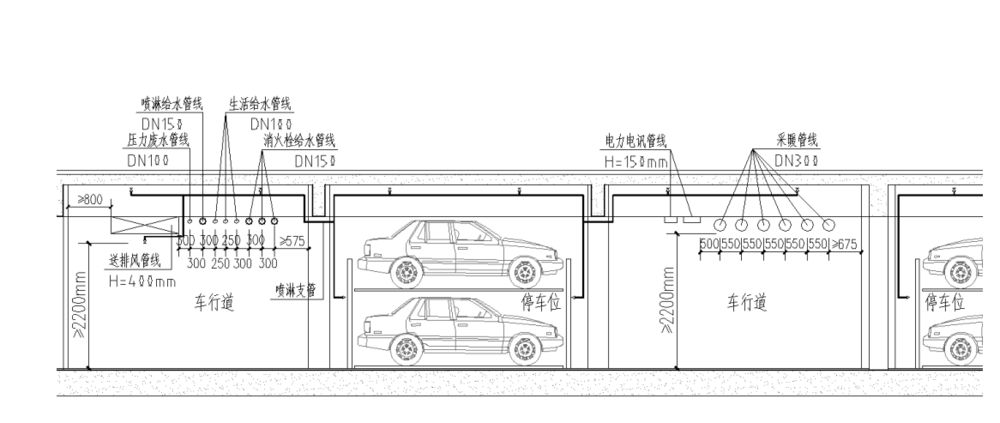

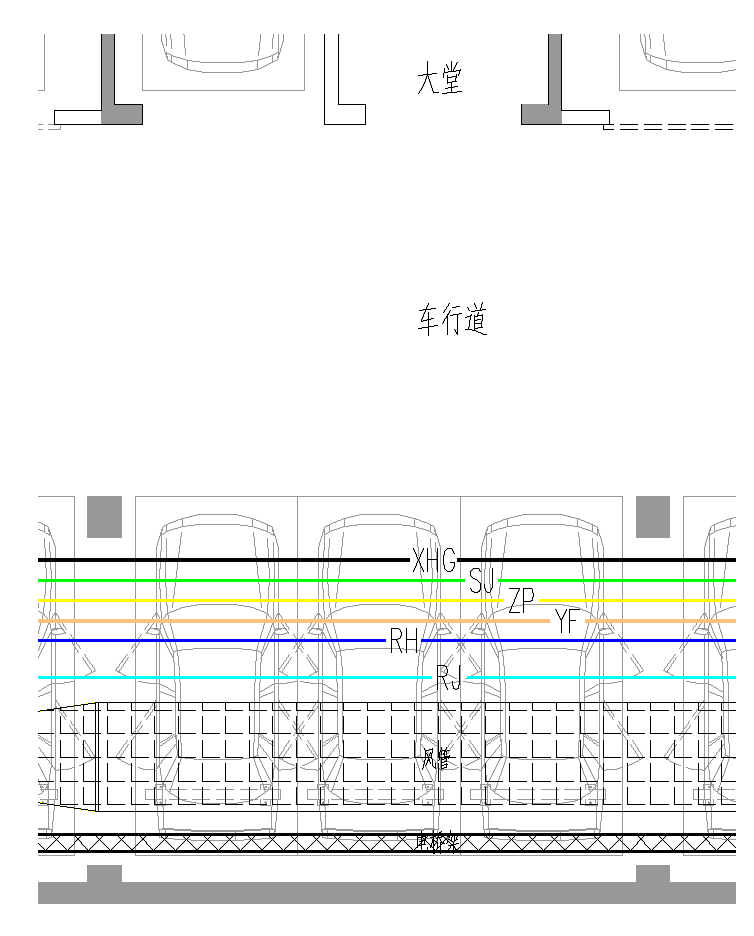

靠大堂一側為停車位時：風管和水管布置在停車位上方（注意風管應遠離大堂門口），暖管和電訊橋架布置在車行道上方；

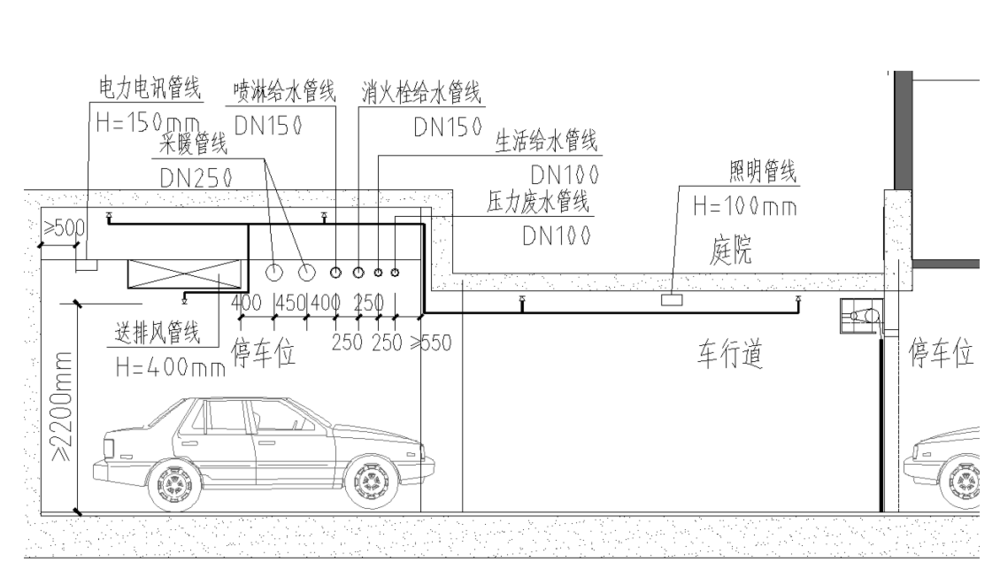

（3）洋房地下室有一跨及以上停車位的情形：僅照明橋架可以布置在車行道上方，其余所有干管均需布置在停車位上方。

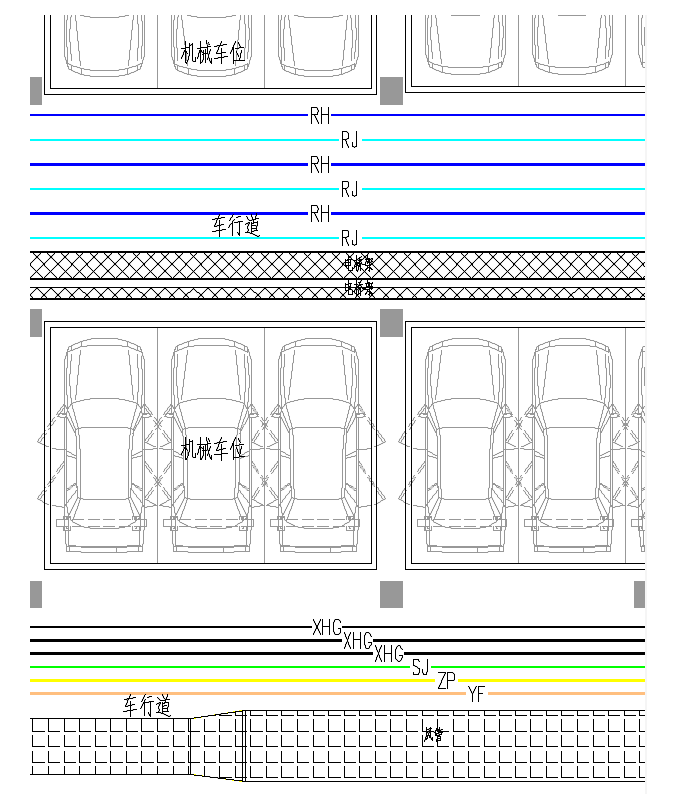

（4）機械停車位的情形：機械停車位的上空，除噴淋支管外，不允許其他管線通過。所有其他管線應布置在車行道上方。風管不應布置在大堂門口。

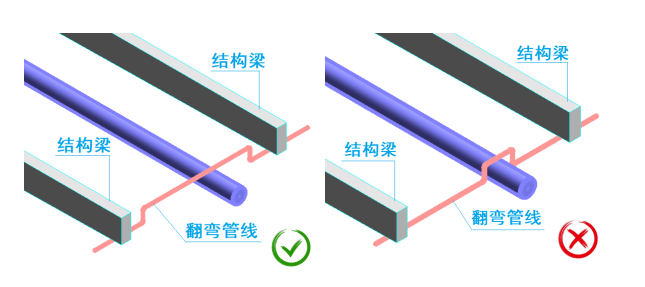

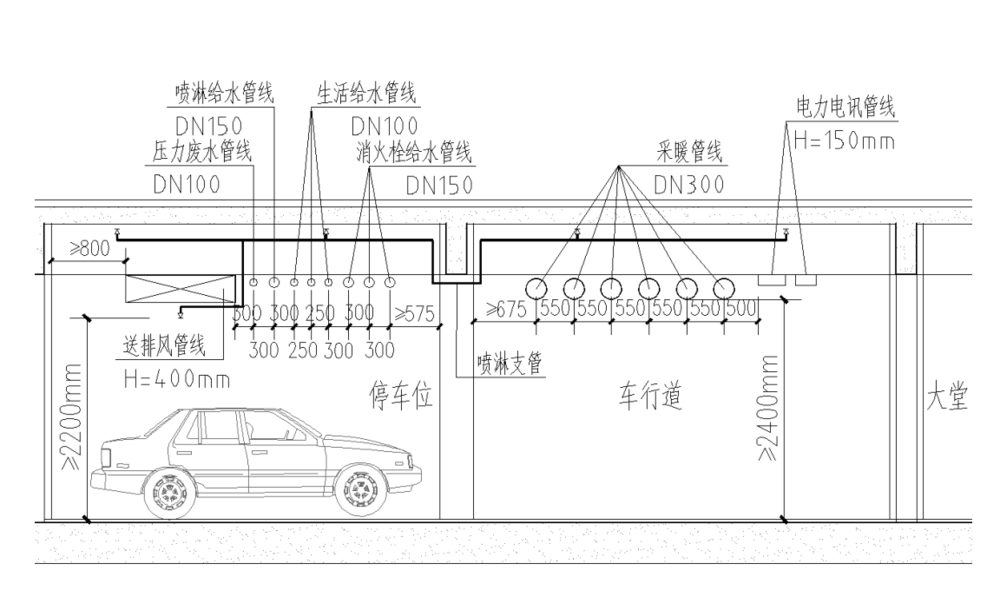

（1）所有管線（包括底部的噴頭和燈具等附屬設備）底部距離建筑完成面的最低凈高，普通車位：車行道不低于2.4m，車位不低于2.2m；機械車位不低于3.6m；（2）管線交叉避讓時禁止管線下翻，管徑DN100及以上應采用45°彎頭、DN100以下應采用90°彎頭上翻避讓，且應在梁格內整體翻彎避免局部上翻；

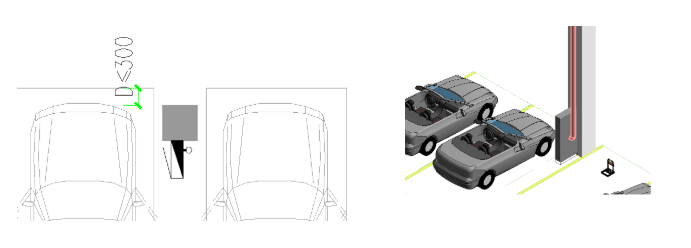

（3）管線交叉避讓的具體優先規則如下：無壓水管道＞風管＞強弱電橋架＞有壓水管道消火栓應優先設置在非停車位、非大堂區域；若受限必須在停車位區域設置消火栓時，應設置在車尾處兩車位正中；極特殊情況下，必須在停車位的車頭柱區域設置消火栓時，應按以下原則設計（D值為頭部車位線與柱邊凈距）：① D≤300mm時，消火栓設置位置如圖所示；

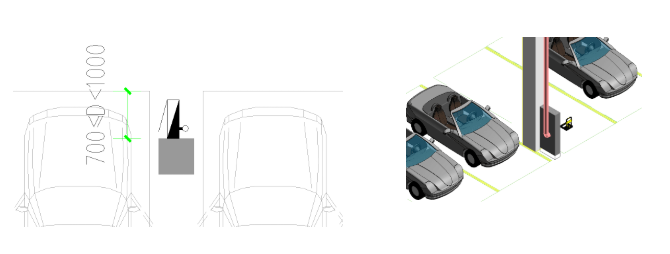

② 300mm＜D＜700mm時，無法設置消火栓，應與土建專業協商，將D值控制在合理范圍內；③ 700mm≤D＜1000mm時，消火栓設置位置如圖所示。

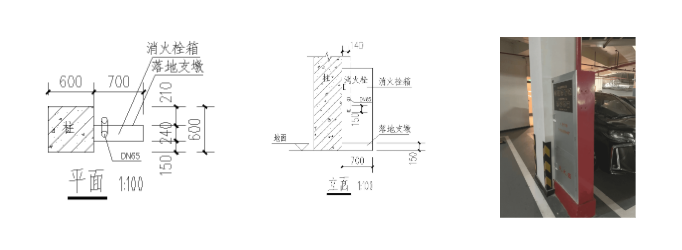

④ 為確保美觀，消火栓箱可采用組合落地式，栓箱及支管不得侵入車道線或車位線范圍內。消火栓箱底部應設落地支墩；支墩表面顏色與地下室整體色調保持一致；支墩不得影響疏散指示標志的設置。

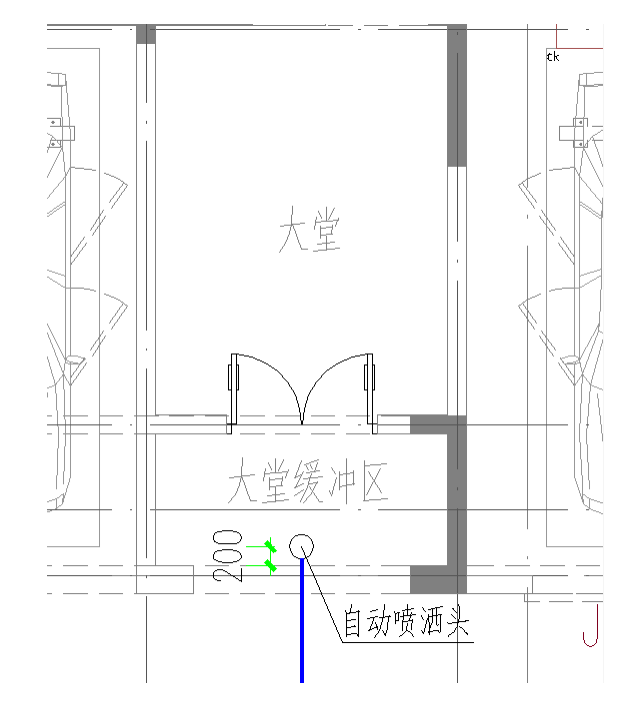

① 大堂出口的緩沖區內，為配合精裝亞克力燈具要求，一般不應布置噴頭；當受限必須布置時，應靠遠離大堂方向的一側貼邊布置；

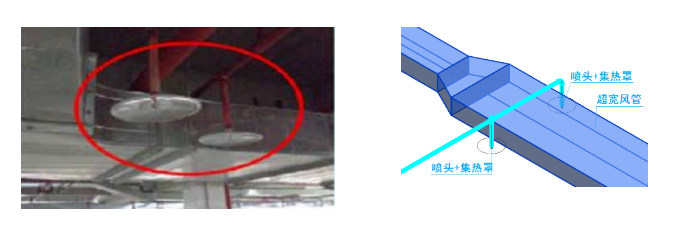

② 寬度超1.2m的風管下應至少預留出0.1m的安裝噴頭空間，當風管受限底部凈高不足2.2m時，可考慮在風管底邊兩側做噴頭以保證凈高。
① 要求不同高度的風管應采用底對齊安裝方式，以增加美觀度；② 風管最大高度400mm，局部不滿足地庫凈高要求時，考慮調整寬高比或拆分小管的方式解決。① 潛污泵排水因?yàn)檩斔徒橘|(zhì)往往帶有大量雜質，管道應盡量避免過多轉彎且不應出現倒U形彎，以免間歇運行時引起管道阻塞；② 潛污泵出口擴徑應按計算確定，且不超過泵口管徑的二倍；集水坑嚴禁設計在大堂區域，應設計在設備間或角落等隱蔽位置，出口閥組應安裝在地面以上；當必須設在車位、車道等位置時，出口閥組應安裝在地面以下便于隱蔽；③ 下沉庭院雨排水管應采用UPVC塑料管或鑄鐵管，有利于確保管底凈高；埋設在結構底板內的管道采用鍍鋅鋼管。此處在項目實踐中我們發現，如果全部采用鍍鋅鋼管，由于卡箍的安裝限制，實際施工管底凈高很難保證。
① 下沉庭院下方的照明金屬線槽，應從噴淋支管上方通過，以盡最大可能提升此處車庫凈高；
② 與電訊橋架并列的成排管線，其最大寬度不宜大于1m，為橋架設置的檢修空間不宜小于350mm；
③ 一般橋架應采用45°翻彎；從配電室接線的主電纜宜采用30°翻彎，方便內部穿電纜。
對比往期建設項目來看，通過對機電管線平面位置、垂直高度和細部做法的優化，在BIM設計啟動之前給予原則性規定，能夠有效降低設計返工量、有利于塑造地庫良好形象。
