淺析管道設備支吊架設備規劃的要點

設備管道安裝是工程建設中的重要環節，不僅要保障管道設備的安裝質量，還要做好支吊架設備的規劃設計。支吊架設備的選擇與安裝會直接影響管道排布、美觀和安全，所以要堅持因地制宜的設計原則，不僅要嚴格篩選支吊架設備的材料，還要采取規范的安裝工藝，確保管道設備支吊架設備規劃的合理性。深冷項目設備及管道可以將硬質聚氨酯泡沫作為主要保溫絕熱材料，結合管道支吊架，采用機械制造的方式，經過下料、金屬切削、焊接、防腐等多個環節，制作高質量的保冷管托，提升管道的輸送能力，本文就此進行了闡述和分析。

在管道設備支吊架設備安裝的過程中，應該先編寫具體的安裝方案，結合實際需求進行審核分析，確保合理有效后才能進行施工。在支吊架制作安裝的過程中，不僅要選擇高性能材料，還要堅持牢固、美觀的原則，根據具體的工程項目確定支吊架的驗收規范。

一、管道設備支吊架設備的制作與安裝

（一）制作

在制作的過程中，盡量采用統一加工的方式，確保設備的一致性。下料前熟悉圖紙相關工藝要求，檢查外觀質量是否符合質量標準，鋼材表面如有不平、彎曲、波浪等缺陷，切割前進行矯正，型鋼下料嚴禁采用氣割工藝。支吊架的角鋼和槽鋼都采用機械鉆孔的方式制作管卡眼，禁止采用電氣焊工藝。要確保角鋼和槽鋼開口保持相同朝向，如果支吊架的朝向?yàn)槟媳毕颍瑒t開口朝北；如果為東西方向，開口則朝西。焊接時使用安全可靠的工裝，嚴格按焊接工藝流程卡進行。操作工持證上崗并能正確執行工藝，焊后自檢、互檢及專檢。如果將支架焊接在預埋件上，上部為應該和預埋件保持平齊，焊縫厚度要控制在4mm以下，要采取有效的防腐措施，如涂漆防腐。以保冷管托為例，采用硬質聚氨酯材料和管道支吊架組合的方式。支吊架采用機械制造工藝，包括下料、金屬切削、成型等多個環節；硬質聚氨酯泡沫材料等主要構成材料為異氫酸酯和多元醇，在制作的過程中需要加入催化劑等輔料。該材料的隔冷和阻燃性能較好，同時也具有較高的壓縮強度，可以有效保冷隔熱。采用此類保冷管托，不僅可以支撐管道，還可以提升管道保冷隔熱的能力，適用于各類管道設備，包括給水、排水、石油、電力等等。

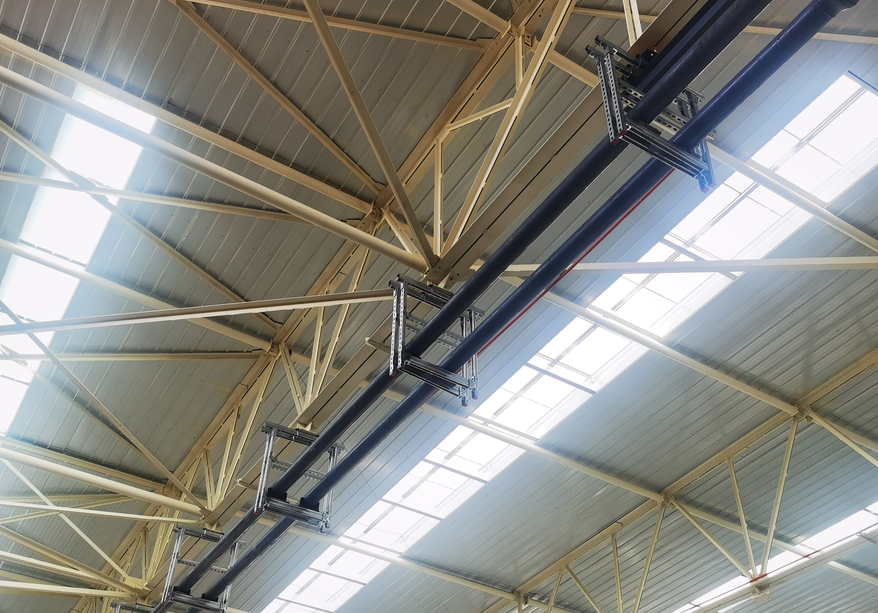

（二）安裝

為保障管道固定的牢固性，要合理控制支架和吊架的間距，根據具體的設計要求和國家規范確定支吊架的形式、尺寸、焊接工藝等等。要合理定位支吊架安裝設備，避免管道其他構件功能受到影響。例如，支架和吊架應該與噴頭保持300mm以上的距離，與末端噴頭保持750mm以下的距離。配水支管的個直管段、相鄰噴頭管段都需要設置吊架，數量應該超過1個。噴頭間距如果在1.8m以下，則采用隔斷設置吊架的方式，間距應該在3.6m以上。在實際安裝的過程中，如果管道需要保溫，則支架和管道接觸的位置應該采取有效的保溫絕熱措施。立管保溫層應該保持連續性，管井內空調水管套管應該比地面高20-30mm，如果周?chē)械芈瑒t適當再調高20-30mm。在保冷管托的安裝方面，主要依據管架保冷厚度確定保冷管托高度。管道的保溫層厚度與管道的直徑、管道表面溫度、材料的導熱系數、管道允許最大的散熱損失有關，根據每個項目具體確定；要合理把控低溫管道支架之間的距離，管托的安裝間距應該大于管道的間距；管托保冷材料必須注意防止雨水及水蒸汽的滲入，否則可能使保冷材料失效。所以運輸、存儲及安裝過程中應特別注意，管支架鋼結構部分需要采取有效的防腐處理措施。

二、管道設備支吊架設備的常用材料

（一）碳鋼

目前比較常用的金屬中，碳鋼具有較高的實用性和使用性能，所以應用較為廣泛，尤其在化工行業中，可以滿足各類構件的制作需求。碳鋼不論是機械性，還是工藝性，都有較為突出的優勢。常用的支吊架材料為20號鋼、Q235-B等等。碳鋼雖然有較高的使用優勢，但如果在高溫環境下使用，很容易出現石墨化的情況，造成碳鋼機械性下降。所以，應該根據具體的環境條件選擇材料，如果在高溫環境中，則避免使用碳鋼材料。

（二）合金鋼

合金鋼可以分為低、中、高三種類型，不同的合金鋼特點不同，可以根據需求選擇使用。低溫鋼即根據國家標準，溫度控制為-196~20℃和合金鋼，主要采用低合金高強度結構鋼（16Mn）、優質碳素結構鋼（09MnV）等等。以16Mn來說，含碳量為0.1-0.25%，加入了錳(Mn)、硅(Si)、釩(V)等合金元素。該材料可以保障支吊架制作質量，有助于提升支吊架使用安全性；高溫鋼生產溫度超過250℃，其具有膨脹系數小的特點，但導熱系數比較大，在實際應用的過程中，可以抗氧化、抗氫腐，可以廣泛應用在化工行業中。此類材料具有耐高溫能力，所以即使在高溫環境中也可以使用，且工藝性較好、采購成本低；不銹鋼是高合金鋼的一種，不銹鋼可以進一步劃分為多個種類，奧體式不銹鋼比較常見。合理使用不銹鋼材料，發揮材料的韌性、塑性、焊接性，可以提升支吊架整體質量，使支吊架可以更加充分的發揮作用。

三、管道設備支吊架設備的規劃重點

（一）承重荷載

支吊架可以提升管道運行的穩定性，在實際應用的過程中，應該重點分析其承重荷載。管道結構具有整體性的特點，所以需要多個支撐點才能保障平穩運行。在支撐點布設的過程中，不僅要合理把控間距，還要控制使用數量，使管道荷載合理分布，并應滿足疏水及介質排放的要求，重點分析管道的運輸荷載能力，根據荷載能力進行設計規劃，確保整體強度有所提升。

（二）荷載轉移

在實際規劃的過程中，要從整體出發，規劃的合理性和承載能力有直接關系，進而對管道運行安全造成影響。如果支架設置不合理，則會影響荷載質量。在實際設計規劃的過程中，一定要避免荷載轉移的情況，以提升支吊架荷載能力為主，確保安裝質量。在支吊架設計的過程中，通常需要考慮支吊架零部件重力，同時也要分析管道運行期間可能出現的荷載變化，包括管道熱脹冷縮和其他位移導致的作用力和力矩、彈簧支架向剛性支架的轉移荷載、活動支架摩擦力等等。

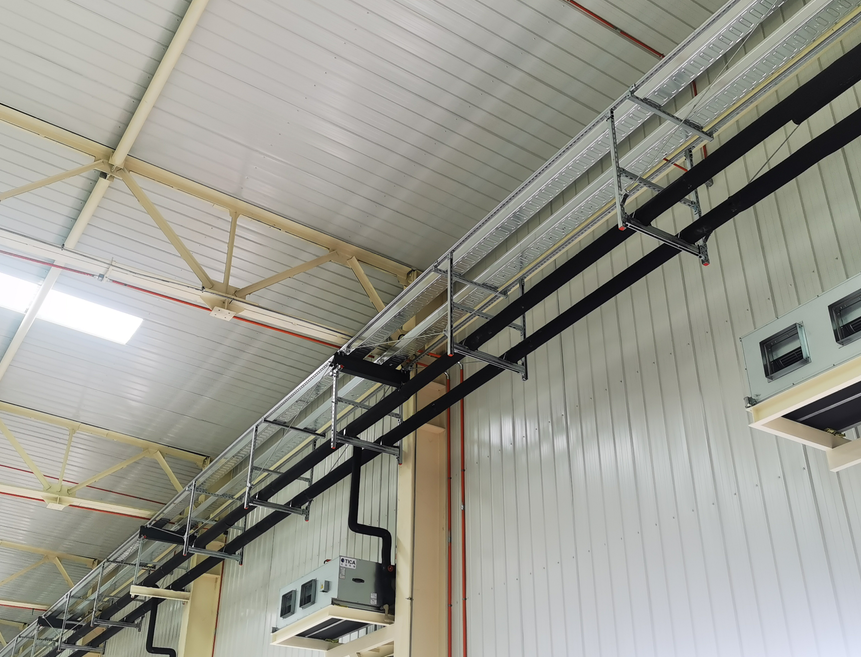

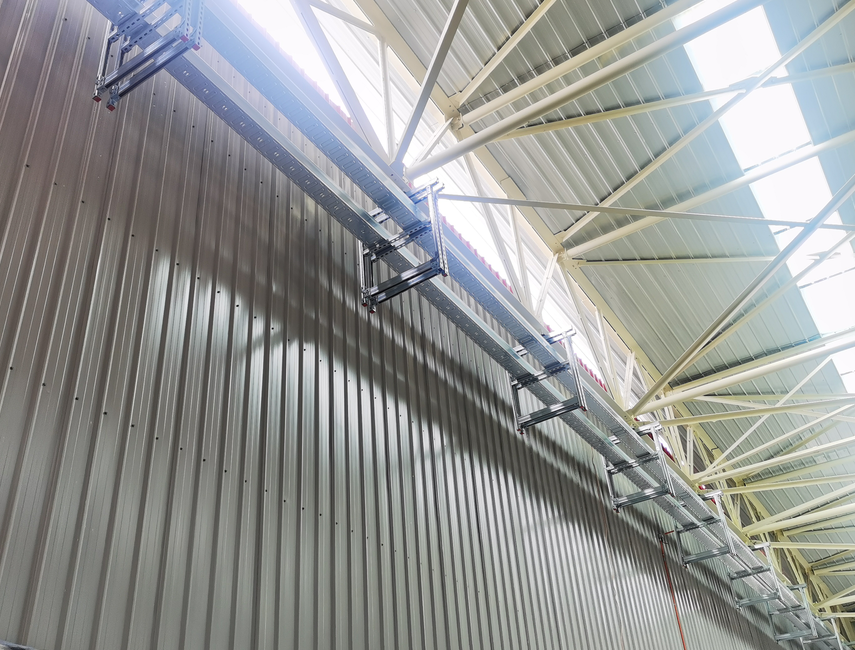

（三）支吊架敷設

在管道支吊架敷設的過程中，應該先確定支吊架的具體類型，包括活動支架、導向支架、固定支架等等。管道支吊架的布置和類型應該符合管道荷重、補償、位移的要求，同時要對振動問題進行有效控制。要分析管道穩定性、強度、剛度等要素，采用簡便、節約的制作方式，有效控制支吊架成本。應根據管道布置、周?chē)ㄖY(jié)構以及鄰近管道和設備布置情況選擇，支吊架應該支承在可靠的建筑物上，且不應影響設備檢修以及其他管道的安裝和脹縮。如果管道有膨脹要求，對于嚴禁發生位移的位置，必須要安裝固定支架。水平管道可以出現水平位移，所以需要設置導向支架，也可以采用活動吊架。同一條管路上不能連續設置太多吊架，應該適當設置立型鋼支架，以此保障管道的穩定性。在綜合管線較多的情況下，支吊架的敷設要求較為復雜。以穿墻管線橫梁安裝來說，需要采用后打膨脹螺栓配，然后配合型鋼固定的方式。大型管線橫梁安裝之前，應該先確定管道荷載，根據荷載預埋符合要求的預埋件。施工中要注意各個環節的相互配合，做好預埋和檢查工作，避免出現遺漏。要保障吊桿、吊架整齊排列以及固定的牢固性，保障施工質量。

總結：

綜上所述，在管道設備安裝施工的過程中，需要安裝支吊架設備，以此來提升管道設備的穩定性。在支吊架設備規劃的過程中，要采取合理的制作工藝，并且根據需求設計安裝方案。為保障質量，需要合理選擇支吊架材料和安裝工藝，有效控制承重荷載、荷載轉移等問題。
