綜合支吊架優化設計布置方案

綜合支吊架優化設計布置方案

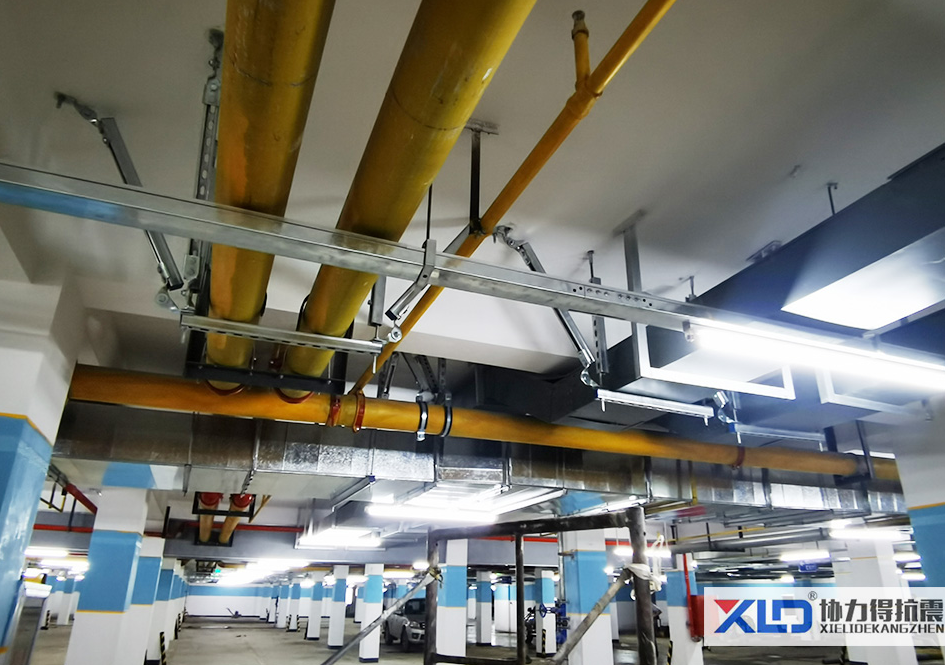

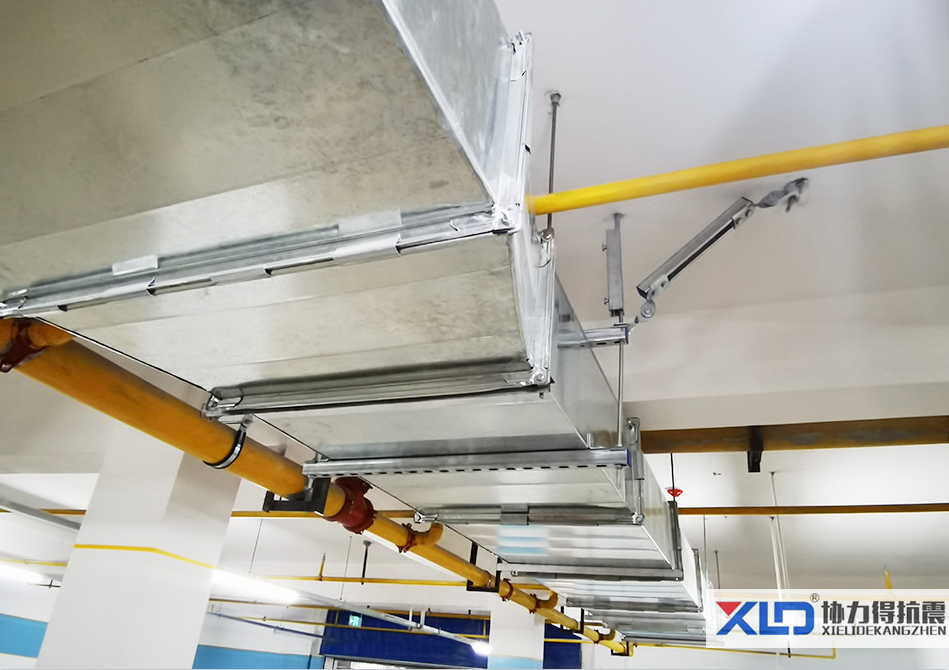

2.4風管支吊架（暫）按中型支吊架設置考慮，兩邊各預埋一條螺栓型標準型預埋槽鋼（預埋槽的布置方向是否直接由平面圖確認），風管荷載與預埋槽的關系見下表：

根據成品支吊架廠商預埋槽規格參數可知，一條350mm長的螺栓型標準型的預埋鋼槽可承受約11KN的力，根據規范GB50974-2014中第12.3.20條取安全系數為5，從上表可看出，當共用支吊架同時放置有超過4根DN200的水管時，預埋槽受力不符合要求，故改變支吊架的形式，在支吊架中間增設一條拉桿，以滿足要求。經計算，放置6根管時，此時每個預埋槽受力為2.15KN，符合要求。

3.6.2當水管為保溫管時，根據圖集03S402室內管道支架及吊架中總說明（二）中表1可知鋼管DN300保溫時的重量為155.6kg/m，一根6米長的保溫管滿水時的重量為155.6kg/m*6m=933.6kg，約9.2KN，考慮5倍安全系數，預埋槽需承受的力為46KN，故需預埋6個點，即3個支吊架；2根時，需預埋10個點，即5個支吊架，考慮到此時支吊架過于密集，不美觀，故當支吊架上保溫管超過2根DN300鋼管重量時，支吊架選型為重型（此部分計算應核實預埋槽受力點的具體內容）。

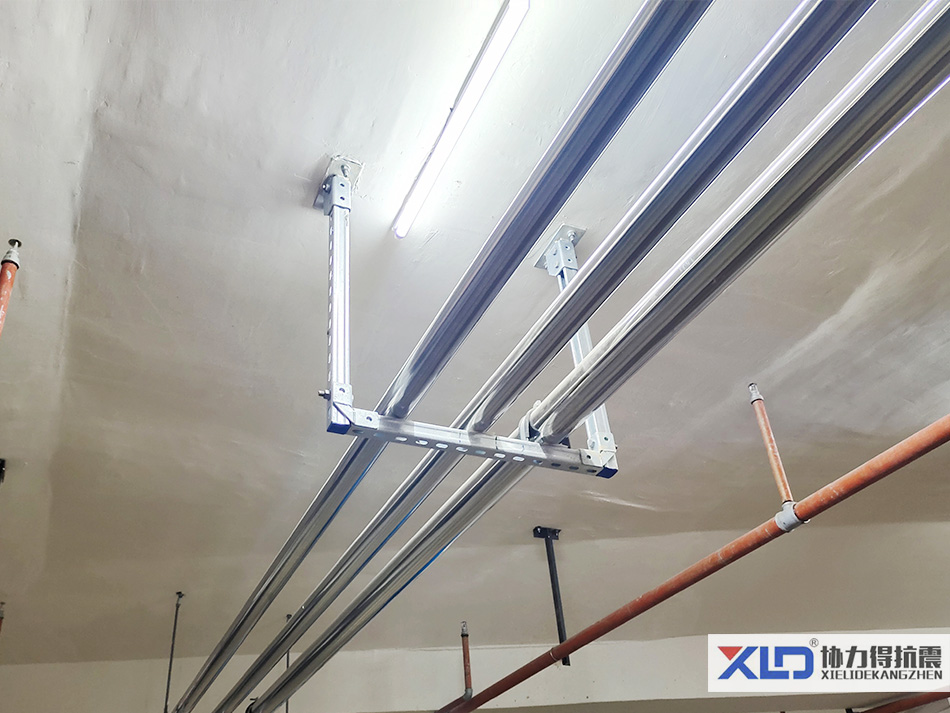

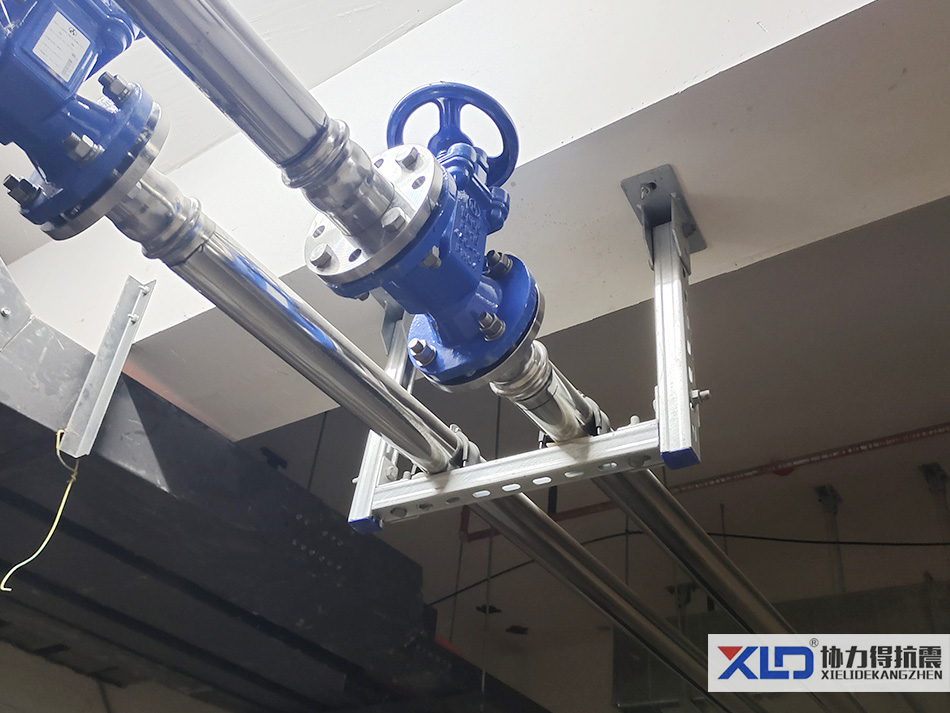

3.7當管段中有閥門時，應在閥門段采取加強措施（具體是否考慮在閥門兩側增設支架）。

3.8管道、線槽穿越伸縮縫及沉降縫時，應采用波紋管和補償器等技術措施進行補償，且在接口處增設支吊架。

4、電專業綜合支吊架布置方案：

4.1電專業原則上按強電跟弱電分開設置綜合支吊架，當確有個別需共用的地方，應滿足規范對強弱電設置間距的要求（是否需列出具體間距要求）。

4.2當電纜共用上下層支吊架時，其支架間的最小距離應符合規范要求。

4.3電纜梯架、托盤和槽盒宜敷設在易燃易爆氣體管道和熱力管道的下方，配線槽盒與水管同側上下敷設時，宜安裝在水管的上方；與熱水管、蒸氣管平行上下敷設時，應敷設在熱水管、蒸氣管的下方，當有困難時，可敷設在熱水管、蒸氣管的上方；相互間的最小距離符合電氣規范要求（是否需列出具體間距要求）。

4.4（電纜梯架、托盤、槽盒）水平安裝的支吊架間距為1.5~3米，垂直安裝的支架間距不大于2米。

4.5當共用支吊架的橋架總寬度超過1米時，應適當縮短支吊架的布置距離，取1.5~2米，并合理選擇相應型號的橋架及預埋槽。

4.6電纜梯架、托盤和槽盒應設置抗震支吊架，每隔12米設置一個橫向抗震支吊架，每隔24米設置一個縱向抗震支吊架。

5、抗震支吊架設置距離驗算分析：

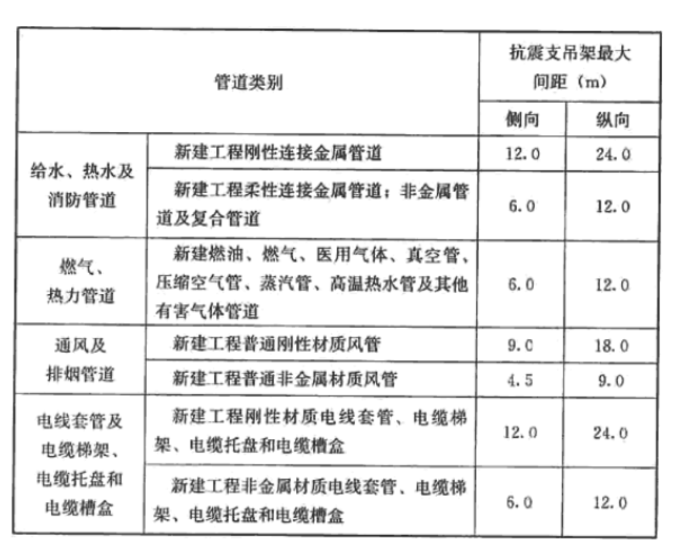

根據規范GB50981-2014中表8.2.3可知抗震支吊架的最大間距如下表 ，

支吊架的設置距離按公式8.2.3確定：

式中：l——水平管線側向及縱向抗震支吊架間距；

l₀——抗震支吊架的最大間距，可按表8.2.3的規定確定；

α_Ek——水平地震力綜合系數，該系數小于1.0時按1.0取值；

k——抗震斜撐角度調整系數。當斜撐垂直長度與水平長度比為1.00時，調整系數取1.00；當斜撐垂直長度與水平長度比小于或等于1.50時，調整系數取1.67；當斜撐垂直長度與水平長度比小于或等于2.00時，調整系數取2．33。

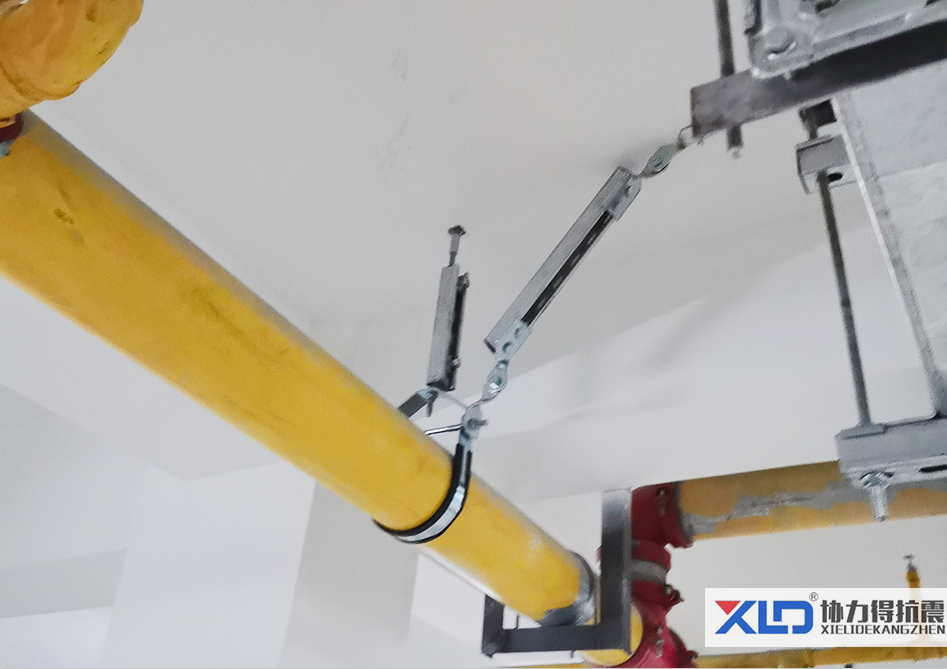

本工程中抗震斜撐角度原則上采用45度斜撐（若斜撐全部按45°考慮時，還應考慮是否會在拉斜撐時與其他支架或者管道、電纜槽盒、托盤等相沖突，若不能滿足45°時，就涉及到調整系數k，從而改變l值），即k值取1，水平地震力綜合系數 α_Ek

故當抗震斜撐角度為45度時，抗震支吊架的設置距離可按表8.2.3中最大的設置間距布置支吊架。當不同的系統管線共用抗震支吊架時，其設置距離按較小的設置距離布置。
