（施工安裝）管道支架受力計算

某地下三層3-8/D-E軸空調冷卻水管道支架受力計算，管道受力計算步驟如下：

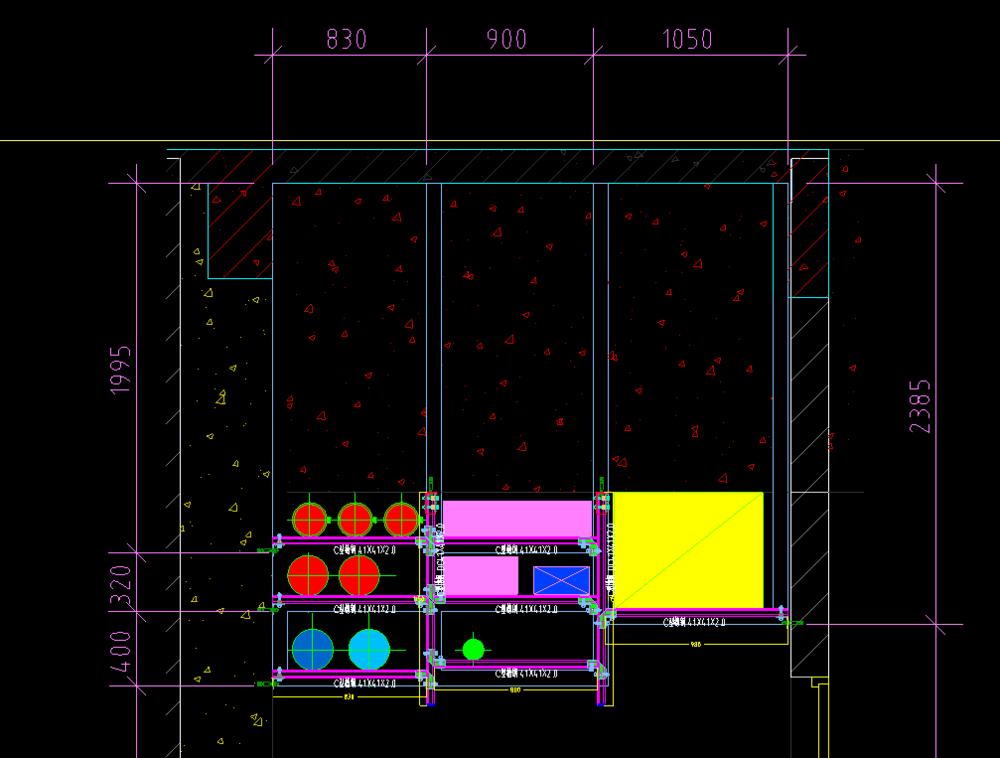

1）對圖紙進行支架的深化設計

首先對現有的圖紙進行支架的深化設計，確定各個部位支架的間距，并在圖紙上標明具體位置。并以洽商或工作聯系單的形式經過專業設計人員的簽認。

1.1.1、支架計算模型：

彎矩圖

1.1.1、剪力圖

2）支吊架拉力計算

第一步：根據圖集《室內管道支架及吊架》（03S402,中國建筑標準設計研究所2003.5.1實行）查出管道（如為保溫管道應為帶保溫的管道）重量。

根據**工程空調冷卻水施工設計說明要求（DN450采用螺旋焊接鋼管），鋼管規格為Φ478*9。對于加厚管道，應根據每米鋼管質量的計算公式計算出它的每米重量A：1*24.6616*δ*（D —δ）/1000，其中D為外徑，δ為壁厚。

冷卻水管重量：24.6616×9×（478-9）÷1000=104.6 kg/m

第二步、計算管道滿水重量和支架自重，每米管道水重量：

T=π*（管內徑）2*水密度（kg/m3）

＝3.14×(0.45÷2)2×1000÷1000=159 kg/m

第三步、根據設計簽認的“支吊架”深化圖紙及上述計算數據，

用下式計算出每個的膨脹螺栓須承受的力B（KN）：

槽鋼自重：

2.85m×14.2kg/m=40.47 kg

總重量：

（104.6+159）×66.4+40.47×7=17786.33 kg

66.4—管道總長度

7—槽鋼支架個數

膨脹螺栓承受的力：

17786.33÷(8×7)÷100=3.18 KN

第四步、從圖集《室內管道支架及吊架》（03S402）中P9關于M16的錨栓抗拉極限荷載為9.22KN,抗剪極限荷載為5.91KN，均大于深化設計荷載，故M16的膨脹螺栓的選取滿足本工程需要。
