成品支架尺寸測量標準及書寫記錄方式

1、測量記錄前填寫好項目工程名稱，安裝部位，圖紙編號，測量項目的分項名稱，并記錄測量人員的姓名、電話聯系方式及日期，以上信息便于廠房組裝制作編號和后續安裝人員便于快速根據成品支架上的信息找到支架的安裝位置，所以必須填寫完整。

2、測量時因隨時結合現場情況和施工圖紙核對，發現移位或更改因及時在施工圖紙上進行標注，對應支架編號相應移位進行圖紙上表述。

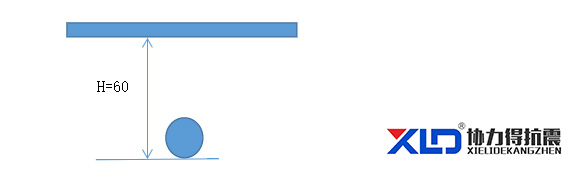

3、水管單管測量需要從管子底部到樓板底的尺寸，并標明管子管徑例:DN100，底部到頂距離為60公分，標明支架編號及型號，書寫記錄形式例：345L（支架編號）S100（水管規格）60（底部到頂高度）,完整記錄形式（345TS10060）（L為側向加縱向抗震支架）（T為側向抗震支

架）

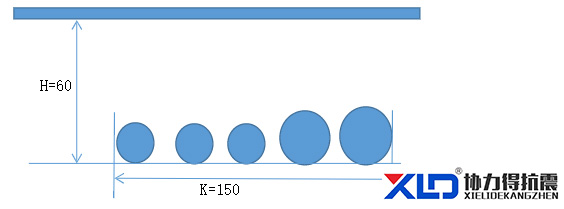

4、水管多管測量需要從管子底部到樓板底的尺寸*2，橫向尺寸測量需要從管子左側邊到管子右側邊的實際寬度，并標明管子管徑數量例:DN100*3+DN150*2，底部到頂距離為60公分，寬度150公分，標明支架編號及型號，書寫記錄形式例：345T（支架編號）S100*3+S150*2（水管規格）60（底部到頂高度）注意多管應標注寬度150（5根水管的寬度），完整記錄形式（345TS100*3+S150*260K150）（T為側向抗震支架）（L為側向加縱向抗震支架）

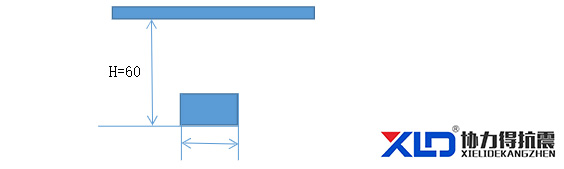

5、橋架測量需要從橋架底部到樓板底的尺寸*2根，并標明橋架大小，例:300

橋架，個別組合的橋架需要標明寬度，橋架左側邊到橋架右側邊的實際寬度，底部到頂距離為60公分，標明支架編號及型號，書寫記錄形式例:345T（支架編號）D300（橋架規格），（底部到頂高度）60公分.完整記錄形式（345TD30060）（T為側向抗震支架）（L為側向加縱向抗震支架）

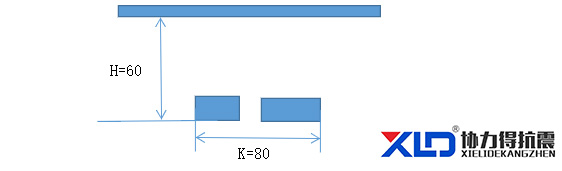

6、組合橋架測量需要從橋架底部到樓板底的尺寸(如果樓板有高低需測兩邊），并標明橋架大小，組合支架例:300+400橋架，組合的橋架需要標明寬度，橋架左側邊到橋架右側邊的實際寬度，底部到頂距離為60公分,書寫記錄形式例:345TZ（支架編號）D300+D400（橋架規格），（底部到頂高度）60公分.寬度為800.（注：其中100為兩個橋架間隙距離）完整記錄形式例：（345TD300+D40060K80）（L為側向抗震支架）（L為側向加縱向抗震支架）

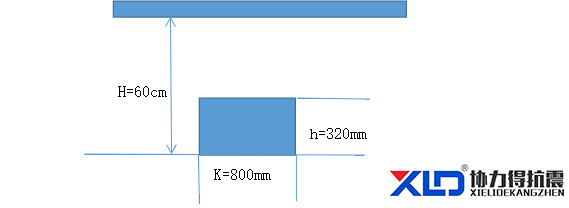

7、風管測量需要從風管底部到樓板底的尺寸*2根，風管上邊到樓板底的尺寸，并標風管大小，例:（寬度）800*（高度）320風管，組合的風管需要標明寬度，底部到頂距離為60公分,書寫記錄形式例:345T（支架編號）F800*320（風管規格），（風管底部到頂高度）60公分.完整記錄形式例：（345TF800*32060）,

8.單管水管側抱部分水管距頂小于40公分的抗震支架可以采用側抱，例:DN100，底部到頂距離為33公分，標明支架編號及型號，書寫記錄形式例：345T（支架編號）S100（水管規格）33（底部到頂高度）,完整記錄形式（345TS10033側抱）
