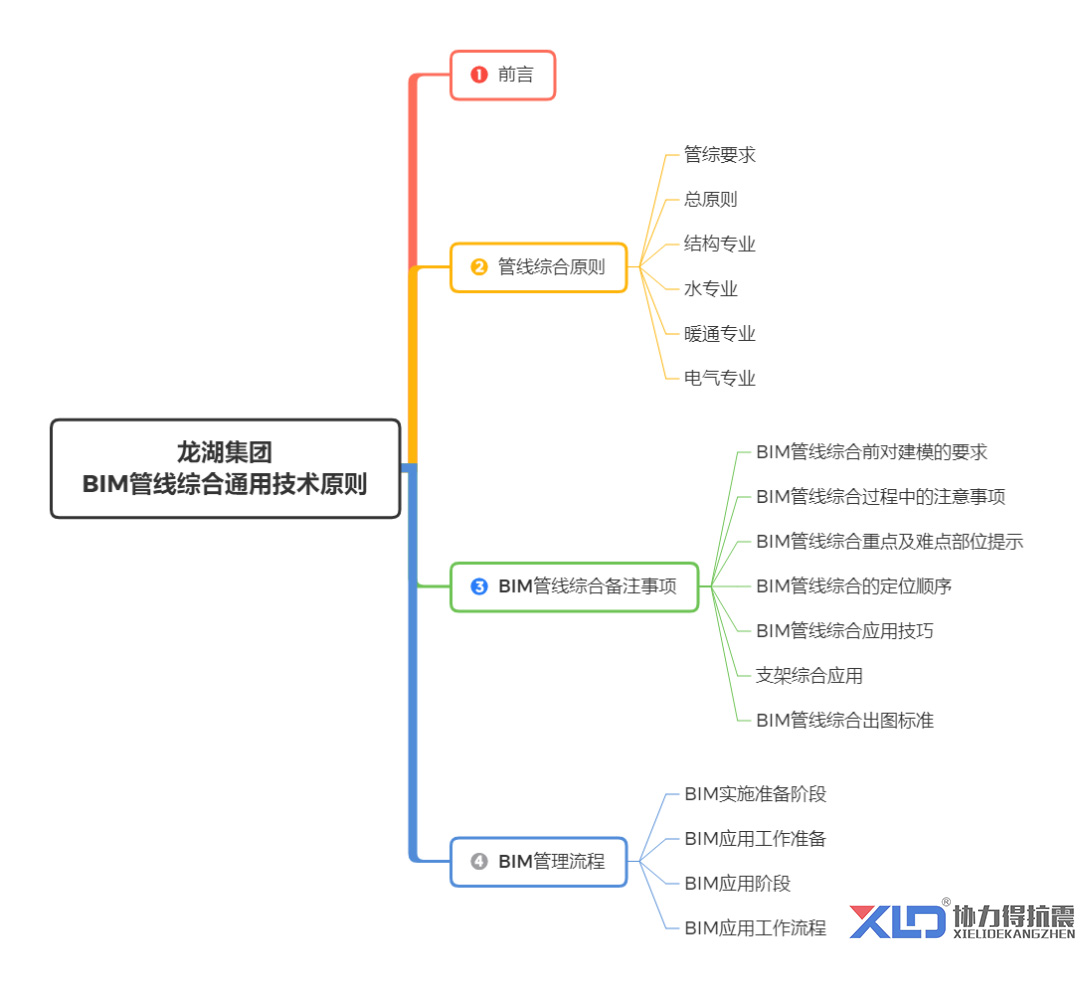

龍湖集團BIM管線綜合通用技術規則（限時收藏）

02

管線綜合原則

管綜要求

1）滿足深化設計施工規范

機電管線綜合不能違背各專業系統設計原意，保證各系統使用功能。同時應該滿足項目對建筑空間的要求，滿足建筑本身的使用功能要求。對于特殊建筑形式或特殊結構形式（如屋面鋼結構桁架區域），還應該與專業設計溝通，對雙方專業的特殊要求進行協調，保證雙方的使用功能不受影響。

2）合理利用空間

機電管線的布置應該在滿足使用功能、路徑合理、方便施工的原則下盡可能集中布置，系統主管線集中布置在公共區域(如走廊等)。

3）滿足施工和維護空間需求

充分考慮系統調試、檢測和維修的要求，合理確定各種設備、管線、閥門和開關等的位置和距離，避免軟碰撞。

4）滿足裝飾需求

機電綜合管線布置應充分考慮機電系統安裝后能滿足各區域的凈空要求，無吊頂區域管線排布整齊、合理、美觀。管線底標高距精裝完成面至少200mm距離，滿足龍骨、機電末端、各類天花造型的需求。

5）保證結構安全

機電管線需要穿梁、穿一次結構墻體時，需充分與結構設計師溝通，絕對保障結構安全。

總原則

2.1、管道在平面上應盡量均勻、平行敷設，成排管道盡量管底標高相同，采用綜合支架安裝，可能情況下盡量不分層，以便于安裝、檢修

2.2、在平面緊張不得已必須分層敷設管道時，應將平時檢修概率較低、防水要求較高或衛生要求較高的管道至于檢修概率較高、防水要求不高或衛生要求不高的管線上方，如電纜橋架、空調風管一般應設于給排水管線上方，橋架及各類檢修閥門應設于便于檢修的位置，給水管道一般應設于排水管道上方等

2.3、大管優先，小管讓大管。

2.4、有壓管讓無壓管。

2.5、低壓管避讓高壓管。

2.6、臨時管線避讓長久管線。

2.7、金屬管避讓非金屬管。

2.8、消防水管避讓冷凍水管（同管徑）。

2.9、常溫管讓高溫、低溫管，低溫管讓高溫管。

2.10、可彎管線讓不易彎管線、分支管線讓主干管線。

2.11、附件少的管線避讓附件多的管線。

2.12、水系統管路不允許進入電氣用房，如高低壓電房，控制室，電梯機房等。

2.13、電氣橋架和水管讓通風管，電氣橋架讓水管。

2.14、電氣管線避熱避水，在熱水管線、蒸氣管線上方不應鋪設橋架。

2.15、電纜 (動力、自控、通訊等)橋架與輸送液體的管線宜分開布置或布置在其上方。

2.16、強弱電分設由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內，而且留一定距離。

2.17、為避免電磁場效應，必須保證強電橋架不能進入弱電間。

2.18、當各專業管道不存在大面積重疊時（如汽車庫等）：水管和橋架布置在上層，風管布置在下層；若結構為無梁樓蓋的非吊頂區域，風管布置在商場，其余管道與風管同層或布置在下層；如果同時有重力水管道，則必須保證重力管線的放坡空間。

2.19、當各專業管道存在大面積重疊時（如走道、核心筒等），可考慮將不需要開設風口的通風管道、橋架和需要開設風口的通風管道、水管進行分列排布，保證其安裝條件的同時，盡量使管線排布美觀。

2.20、走道吊頂里不能全部擺滿，要留出一定的操作空間（檢修空間≥400mm）便于以后檢修（微信關注：BIM藍圖）。

冷凍水管道安裝原則：空調末端設備高于支管，支管高于水平支干管，水平支干管高于水平主干管，管道不能上凸和下凹。

2.21、地上室內空間如無特殊要求，最低應大于2200mm。

2.22、地下車庫管綜時如無特殊要求主車道凈高大于2400mm,單層車位區最低凈高要大于2200mm,雙層車位區大于3600mm。如管線過防火卷簾時能滿足最低凈高的前提下可以從防卷上方通過，如不能，盡量爭取提前預埋套管。

結構專業

3.1、結構平面上已經標注為后澆板的區域，若在此區域內留洞，需要表示清楚。

3.2對于人防區域頂板上留洞，無論洞口大小，必須保證人防審圖同意，并在結構圖上表示。

3.3、設備管道如果需要穿梁，則開洞尺寸必須小于1/3梁高度，而且小于250。開洞位置位于梁高度的中心處。在平面的位置，位于梁跨中的1/3處。穿梁定位需要經過結構專業確認，并同時在結構圖上表示。

3.4、設備專業留洞，需要注意留在墻的中心位置，不要靠近墻端或者拐角處，避免碰到暗柱。現場在墻上留洞時，如果發現洞口碰暗柱情況，需要通知結構專業進行處理。人防區域必須提前預留，管綜時定位要準確。

3.5、在連梁上穿洞時，則開洞尺寸必須小于1/3梁高度，而且小于800。。

3.6、混凝土結構墻、板上預留洞口小于300mm時，鋼筋不需截?cái)?，繞過洞口即可，當預留洞口大于300mm時，需按設計要求采取必要的結構補強措施。

水專業

4.1、管線要盡量少上下翻彎。

4.2、給水管線在上，排水管線在下。保溫管道在上，不保溫管道在下，小口徑管路應盡量支撐在大口徑管路上方或吊掛在大管路下面，所有管線布置時必須預留需保溫管道的空間足夠。

4.3、帶坡度的無壓水管不能上翻。

4.4、給水引入管與排水排出管的水平凈距離不得小于1m。室內給水與排水管道平行敷設時，兩管之間的最小凈間距不得小于0.2m；交叉鋪設時，垂直凈距不得小于0.15m。給水管應鋪設在排水管上面，若給水管必須鋪設在排水管的下方時，給水管應加套管，其長度不得小于排水管徑的3倍。

4.5、空間內最底層管線外壁距裝修完成面應預留轉換層、龍骨、燈槽等裝修距離。（具體距離應根據項目而定）

4.6、各專業水管盡量平行敷設，出現多層鋪設情況，應盡量保證與其他專業合理排布、并預留有檢修、安裝空間。

4.7、污排、雨排、虹吸、廢水排水等重力排水管線不應上翻，其他管線避讓重力管線。

4.8、給水PP-R管道與其它金屬管道平行敷設時，應有一定保護距離，凈距離不宜小于100mm，且PP-R管宜在金屬管道的內側。

4.9、水管與橋架層疊鋪設時，應放在橋架下方。

4.10、橋架在水管的上方水平或交叉布置時要留有足夠空間。

4.11、管線不應該擋門、窗，應避免通過電機盤、配電盤、儀表盤上方。

4.12、管道外壁（或保溫層外壁）之間的最小距離按下列規定確定：DN小于等于32mm時，不小于100mm，DN大于32mm時，不小于150mm。并排排列的管道，閥門應錯開位置。

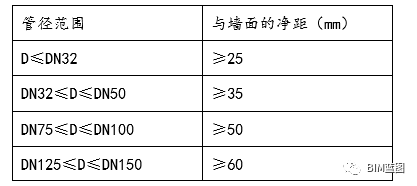

4.13、管線外壁之間的最小距離不宜小于100mm，管線閥門不宜并列安裝，應錯開位置，若需并列安裝，凈距不宜小于200mm。（穿人防剪力墻的閘閥、穿防火墻的防火閥等與墻體有距離要求，閥門并列安裝，管綜時需考慮閥門并列的安裝空間）管線與墻之間的凈距：

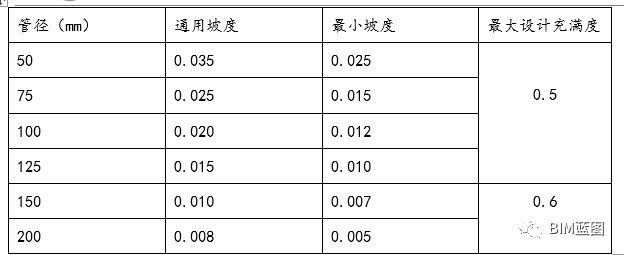

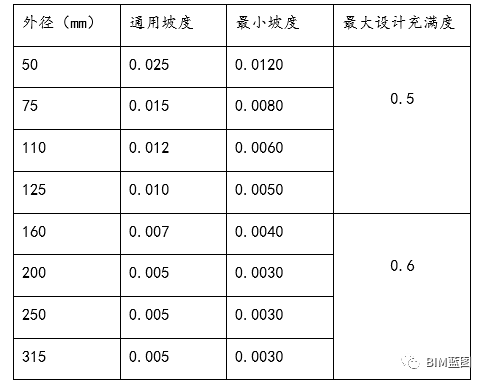

4.14、排水管道的坡度控制表格：

建筑物內生活排水鑄鐵管道的最小坡度和最大設計充滿度：

暖通專業

5.1、應保證無壓管（暖通專業僅冷凝水管）的重力坡度，并盡量避免無壓管與其它管道交叉及疊加，以控制層高。

5.2、如計提升泵，冷凝水管可在合理范圍內翻彎。

5.3、風管、設備和較大的母線橋架，一般安裝在最上方；母線橋架周邊預留穿線空間。風管與橋架之間的距離要≥100mm。

5.4、對于風管的外壁、法蘭邊緣及熱絕緣層外壁、消聲器等管路最突出的部位，距墻壁或柱邊的凈距應≥100mm。

5.5、通常風管頂部距離梁底50-100mm的間距。

5.6、如遇到空間不足的管廊，可與設計師溝通， 斷面尺寸改扁，或改變路由，便于提高空間高度。

5.7、暖通的風管較多時，一般情況下，排煙管應高于其他風管；大風管應高于小風管，兩個風管如果只是在局部交叉，可以安裝在同一標高，交叉的位置小風管繞大風管。

5.8、空調水管、采暖水管盡量同層水平放置，少出現翻彎情況，不能上凸和下凹。

5.9、冷凝水應考慮坡度，吊頂?shù)膶?shí)際安裝高度通常由冷凝水的最低點決定，冷凝水管從風機盤管至水平干管坡度不小于0.01，冷凝水干管應按排水方向做不小于0.008的下行坡度。末端設備盡量提高安裝，有利于提高冷凝水管高度，冷凝水管水平走向不能過長，盡量控制在30-40米以內。

5.10、注意冷凝水排水管均有防結露層厚度以設計圖紙為準；

5.11、空調冷凍水管、乙二醇管（冰蓄冷）、空調風管、吊頂內的排煙風管均需設置保溫，其厚度及空調水管實際管徑見設計說明。風管法蘭寬度一般可按35mm考慮；

5.12、 水閥風閥等操作開關位置應靠近檢修口，方便維修。

電氣專業

6.1、電纜線槽、橋架宜高出地面2.2m以上。線槽和橋架頂部距頂棚或其它障礙物不宜小于0.3m（微信關注：BIM藍圖）。

6.2、應盡可能把橋架安裝在工藝管道的側面，便于敷設電纜和檢修的部位。

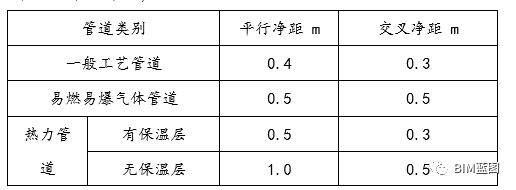

6.3、電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合以下要求：

6.4、在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，與其他專業之間的水平距離最好保持在≥100mm。

6.5、電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

6.6、兩組電纜橋架的平行間距可按照不小于0.2m處理（方便金屬線管從橋架兩側穿出）。橋架距墻壁或柱邊凈距≥150mm。

6.7、電纜橋架內側的彎曲半徑不應小于0.3m。

6.8、同種水平相鄰橋架凈距宜不小于50mm（不考慮穿線情況）。

6.9、電纜橋架多層安裝時，層間距：控制電纜間不小于0.2m，電力電纜間不小于0.3m，當電纜橋架為不小于30°的夾角交叉時，該間距可適當減小0.1m，弱電電纜與電力電纜間不小于0.5m，如有屏蔽蓋可減少到0.3m。

6.10、電纜橋架不宜敷設在腐蝕性液體管道的下方。

6.11、通信橋架距離其他橋架水平間距至少300mm，垂直距離至少300mm，防止其它橋磁場干擾。

6.12、橋架上下翻時要放緩坡，角度控制在45°以下。

6.13、橋架不宜穿樓梯間、空調機房、管井、風井等，遇到后盡量繞行。

6.14、強電橋架要靠近配電間的位置安裝，如果強電橋架與弱電橋架上下安裝時，優先考慮強電橋架放在上方。

6.15、弱電線槽與強電橋架平行排布時，間距不小于300mm。

6.16、如強電采用接地金屬線槽，弱電橋架與強電橋架之間間距不小于150mm。

6.17、同類橋架如設計單位、施工單位同意可進行合并處理。

6.18、在熱水管道上方及水管的垂直下方不宜布置電氣線路，如必須在一起敷設，電纜應考慮設防水保護措施。橋架與水管的平行最小凈距400mm，交叉最小凈距300mm。

03

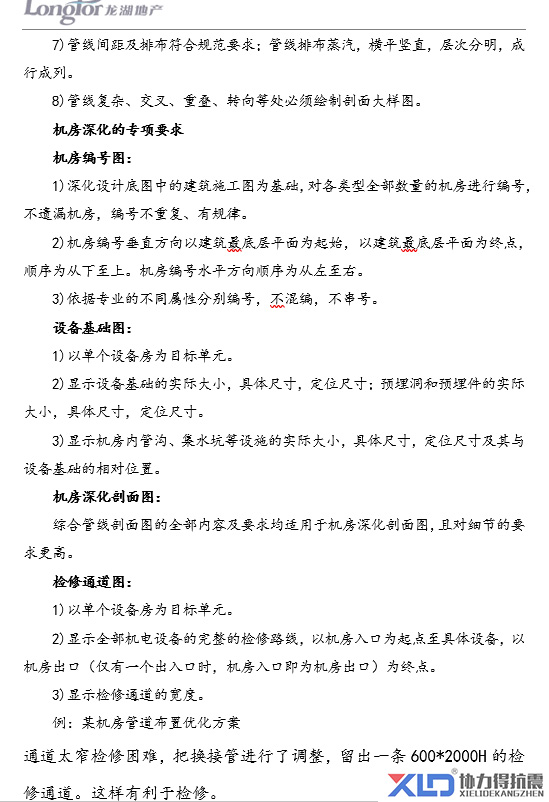

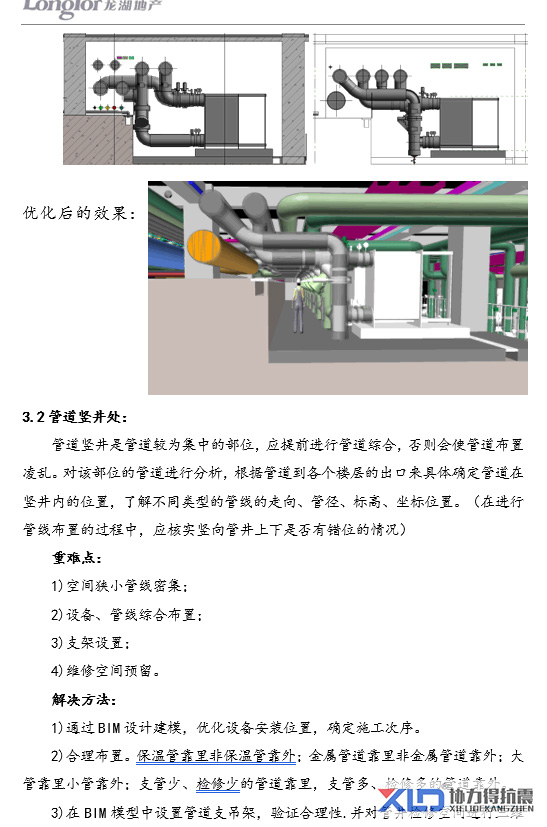

BIM管線綜合備注事項
